Descripción

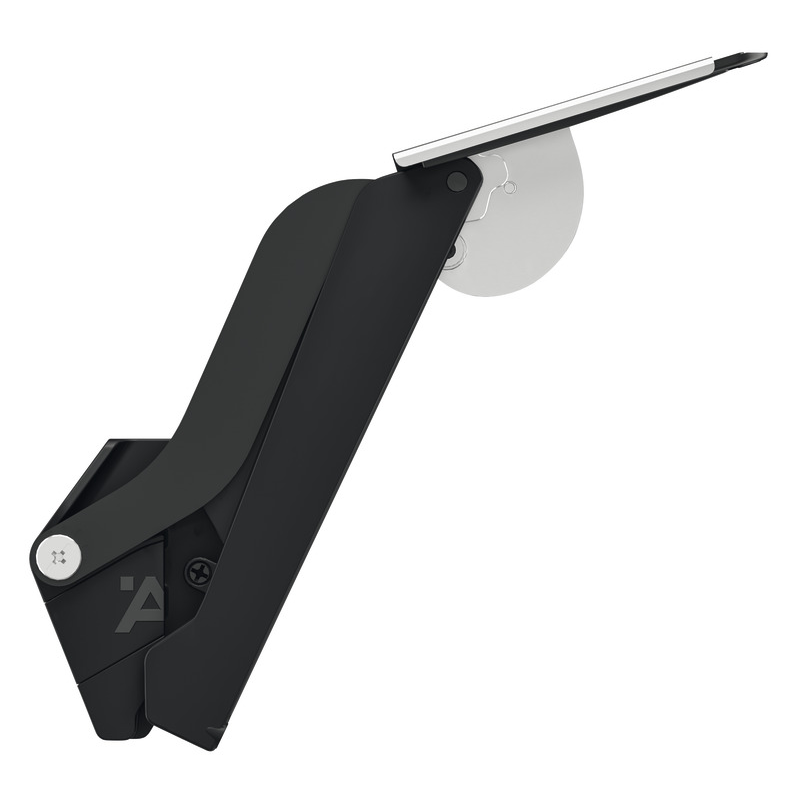

Herraje elevable Free Space 1.11 Modelo C negro para puertas con tirador. Compatible madera maciza o marco aluminio (19-21mm/≥45mm). Altura armario 225-650mm, ancho ≤1800mm. Incluye juego izquierda/derecha, plantilla taladros.
Características Técnicas
Especificaciones Principales
-
Sistema: Häfele Free Space 1.11
-
Modelo: C (negro)
-
Aplicación: Puertas elevables con tirador
-
Tipo puerta: Madera maciza o marco aluminio
-
Materiales:
-
Caja: Plástico
-
Brazo palanca: Acero niquelado
-
Palanca apoyo: Acero
-
Dimensiones y Capacidades
| Parámetro | Valor |
|---|---|
| Ancho gabinete | ≤1800 mm |
| Altura gabinete | 225 – 650 mm |
| Profundidad montaje | 63 mm |
| Altura puerta máx. | 650 mm |
Compatibilidad y Versatilidad
Tipos de Puerta Compatibles
| Tipo | Especificación | Adaptador necesario |
|---|---|---|
| Madera maciza | Una pieza | No requiere |
| Marco aluminio | 19-21 mm | Juego adaptador 372.27.607 |
| Marco aluminio | ≥45 mm ancho | Juego fijación 372.27.600 |
Configuraciones
-
✅ Izquierda y derecha: El juego incluye ambos
-
✅ Con tirador: Diseñado para uso con tirador
-
✅ Instalación estándar: Para aplicaciones convencionales

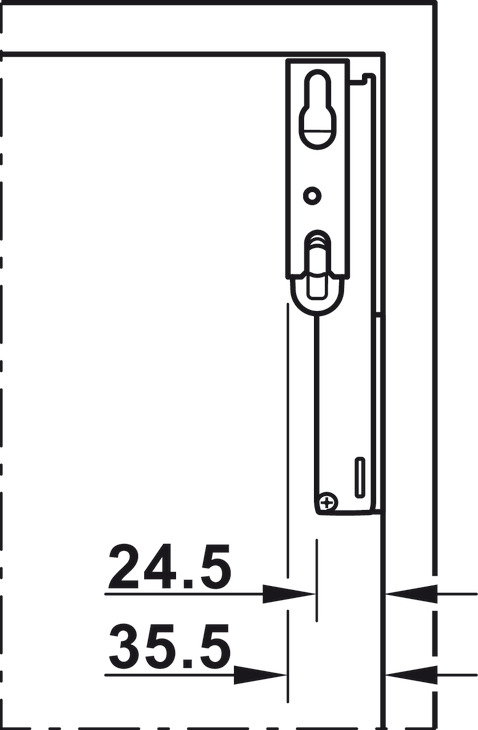

Instalación
Sistema de Montaje
-
Herraje: Para atornillar con tornillos europeos premontados
-
Frontal: Sin herramientas, desliza sobre tornillos de fijación
-
Plantilla: Incluye plantilla de papel para taladros
-
Posición: Según especificaciones del fabricante
Volumen de Suministro
-
✅ 1 juego completo (herraje izquierdo + derecho)
-
✅ 2 chapas de fijación frontal con tornillos premontados
-
✅ 1 instrucciones de montaje
-
✅ 1 plantilla para taladrar de papel
Selección del Modelo
Criterios de Selección
La selección del modelo depende de:
-
Altura del armario
-
Peso de la puerta (incluyendo tirador)
Recomendación Importante
En el área de solapamiento (valores límite), se recomienda elegir el modelo de herraje más fuerte para garantizar un funcionamiento óptimo y duradero.
Tabla de Valores Orientativos
Consultar tabla específica del fabricante para determinar el modelo exacto según:
-
Altura armario
-
Peso puerta
-
Tipo de puerta

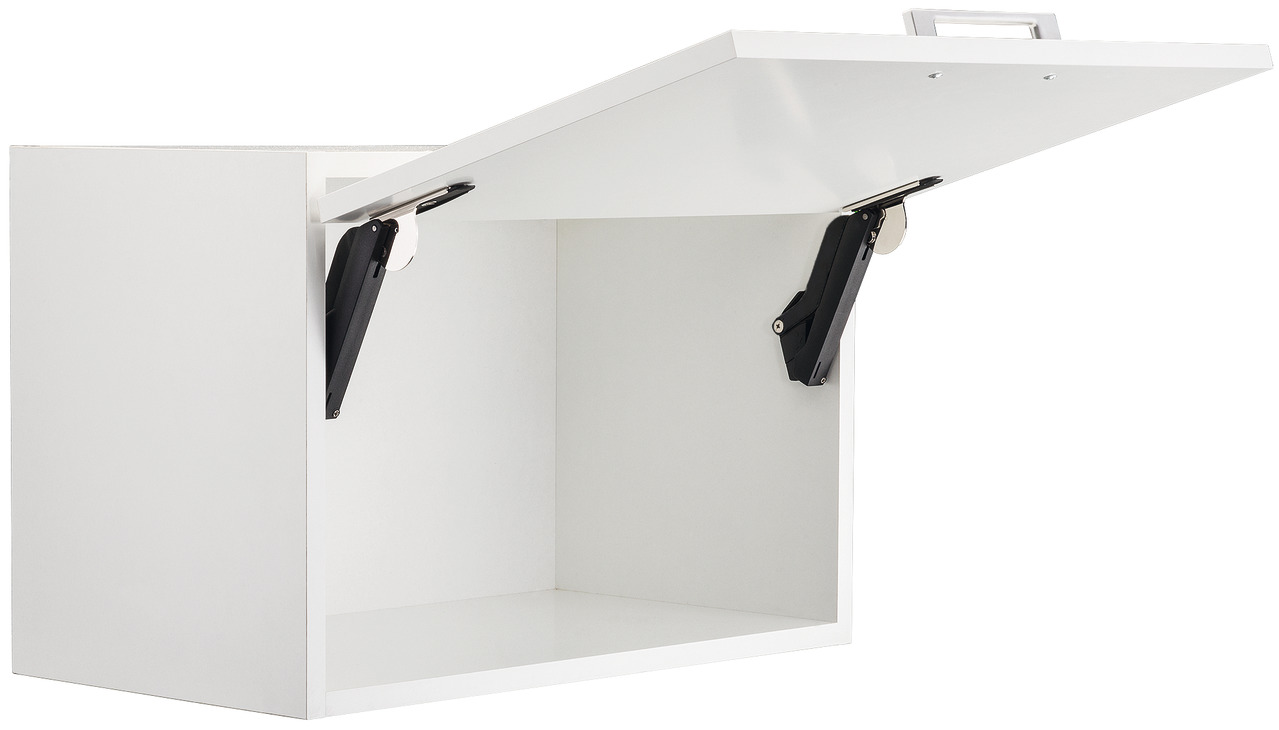

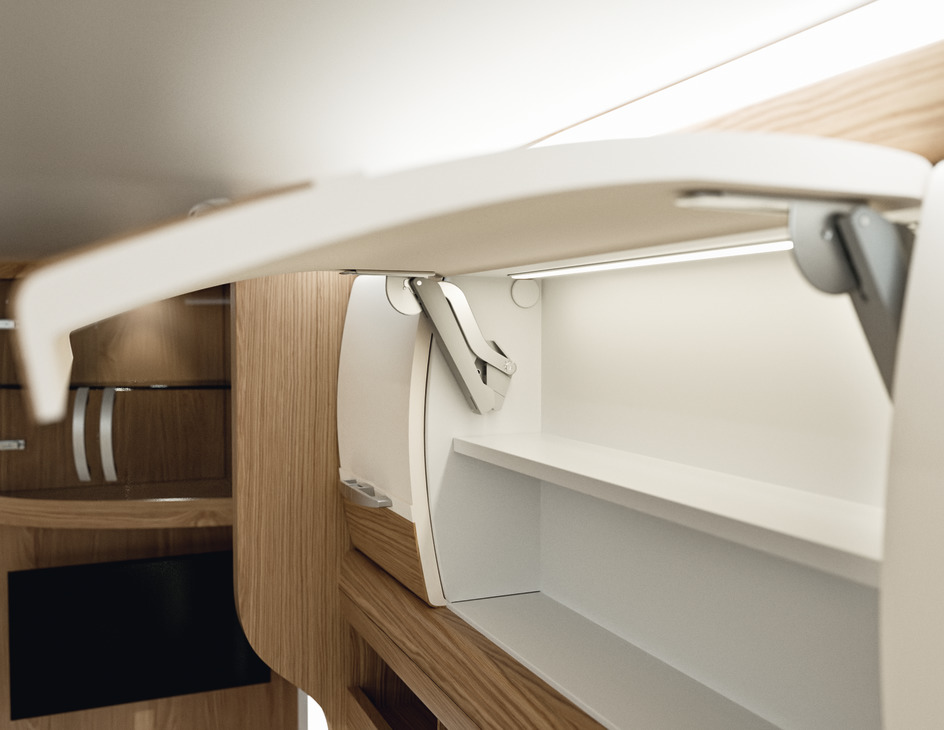

Aplicaciones
Usos Recomendados
-

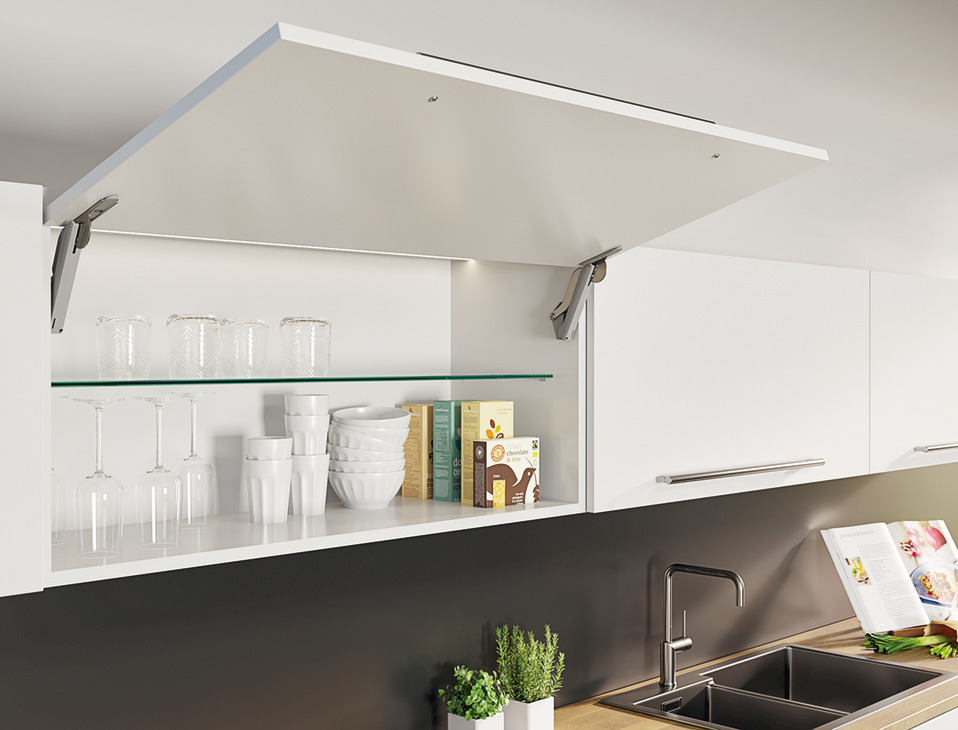

Cocinas modernas: Puertas superiores elevables
-
Armarios de cocina: Módulos altos con tirador
-
Mobiliario residencial: Salones, dormitorios
-
Proyectos comerciales: Expositores, tiendas
-
Puertas de aluminio: Con adaptadores específicos
Ventajas del Sistema
-
Versatilidad: Compatible con madera y aluminio
-
Instalación sencilla: Tornillos premontados y plantilla
-
Acabado profesional: Brazo niquelado, caja negra
-
Amplia capacidad: Hasta 1800 mm de ancho
-
Ajuste preciso: Para alturas de 225-650 mm
Características del Diseño
Materiales y Acabados
-
Caja: Plástico negro resistente
-
Brazos: Acero niquelado (contraste elegante)
-
Fijaciones: Tornillos europeos premontados
-
Conjunto: Robusto y estéticamente cuidado

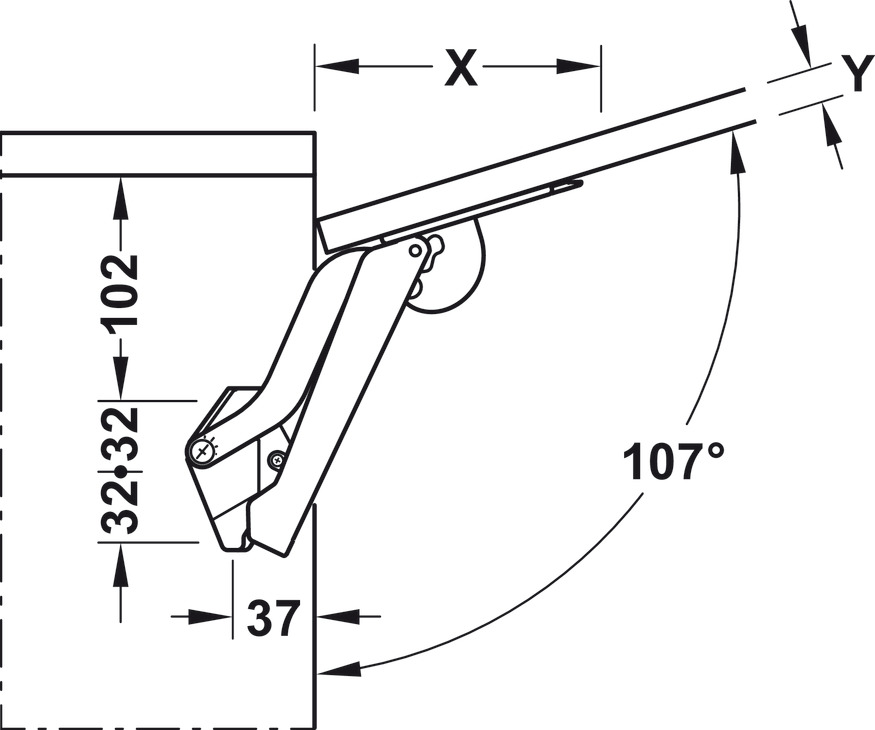

Dimensiones Clave
| Medida | Valor |
|---|---|

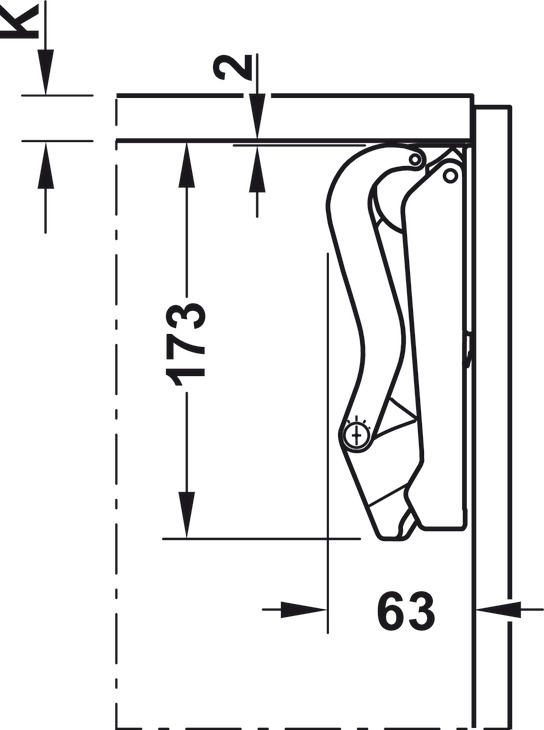

| Profundidad montaje | 63 mm |
| Altura máx. puerta | 650 mm |
| Ancho máx. armario | 1800 mm |
