Descripción
Herraje unión oculta Ixconnect K 36/30 para armarios. Acero galvanizado, sistema completo: manguito M8 + tornillo ranurado + placa presión. Alta estabilidad angular, retensable. Ideal conexiones estructurales invisibles.
Características Técnicas
-
Sistema: Ixconnect K 36/30
-
Función: Unión oculta con estabilidad angular superior
-
Material: Acero galvanizado (todos los componentes)
-
Rosca del manguito: M8 (estándar métrico)
-
Característica: Con posibilidad de retensado
-
Aplicación: Armarios y muebles estructurales
-

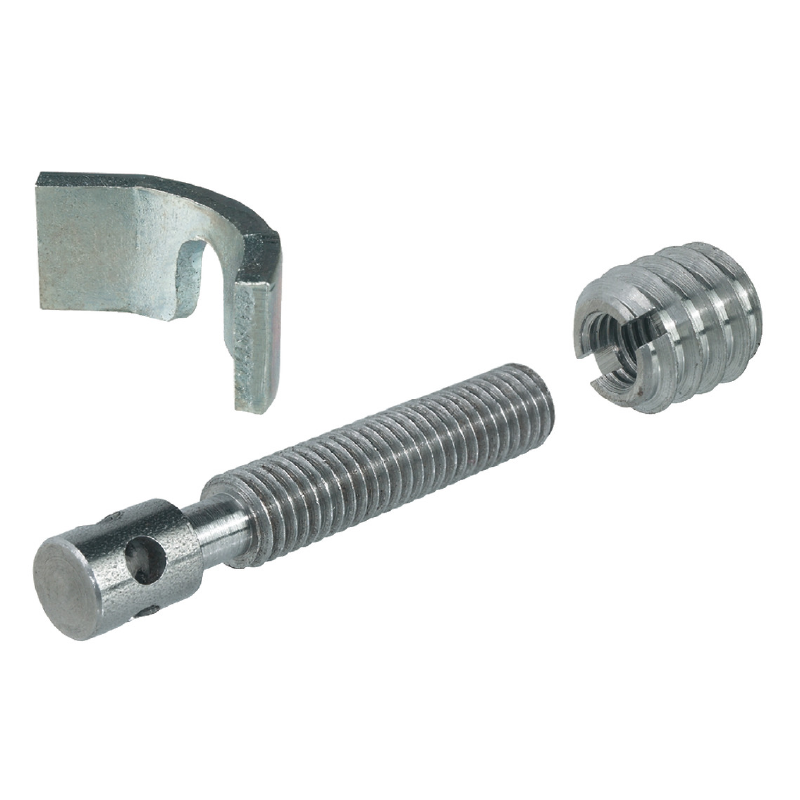

Volumen de suministro:
-
1 tornillo de agujeros ranurado
-
1 manguito roscado M8
-
1 placa de presión
-

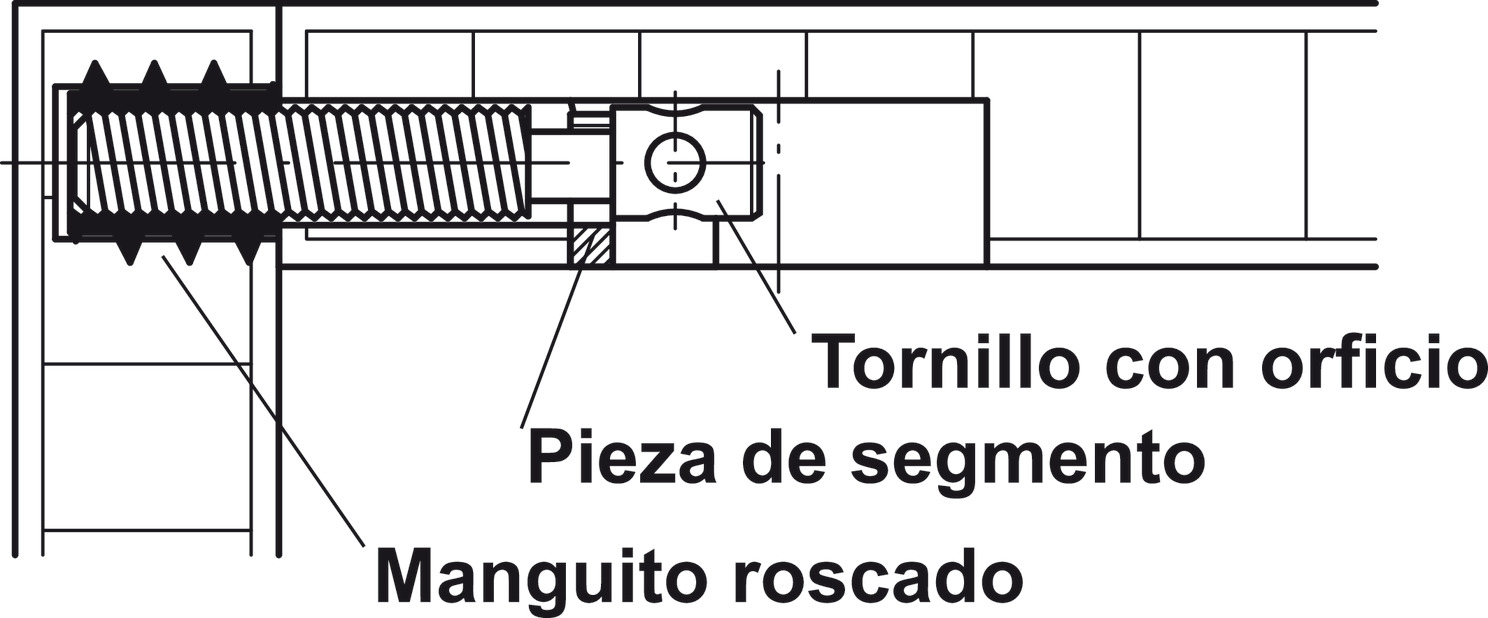

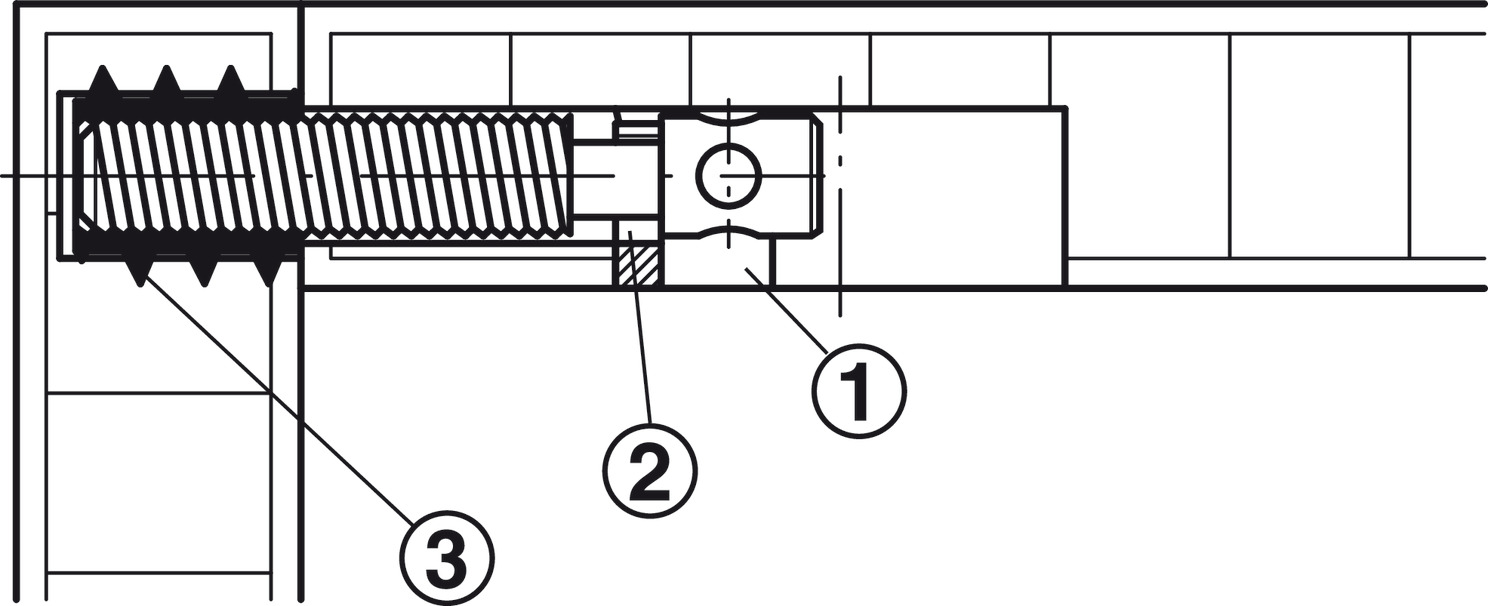

Componentes del Sistema y Función
Descripción de Componentes
| Componente | Función | Material |
|---|---|---|

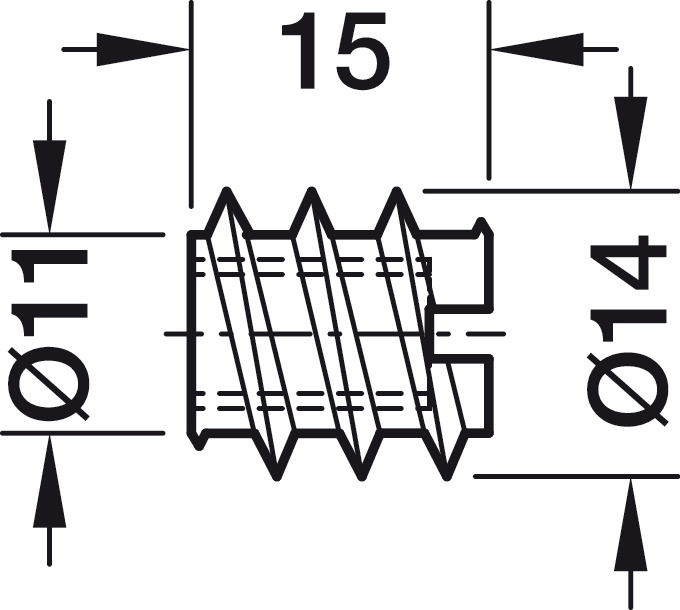

| Manguito roscado M8 | Se embute en taladro, base de la unión | Acero galvanizado |

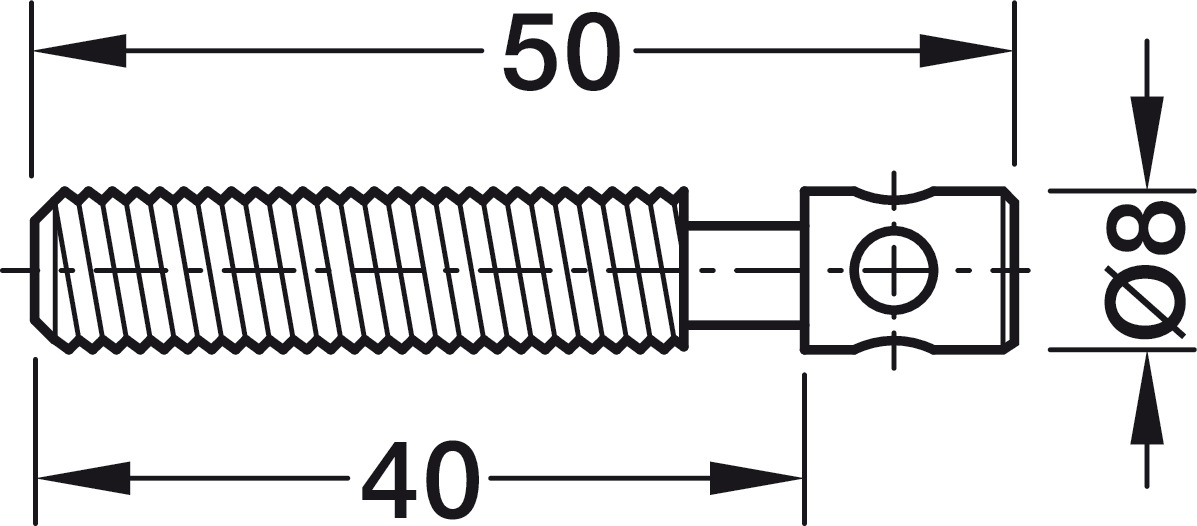

| Tornillo agujeros ranurado | Conecta manguito y placa de presión | Acero galvanizado |

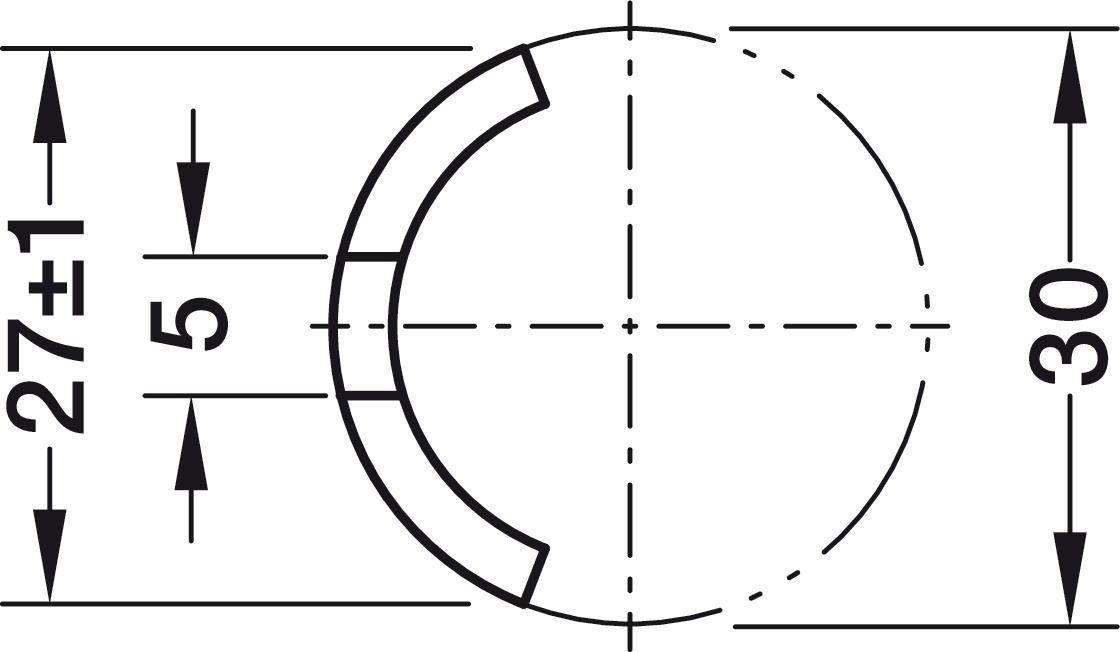

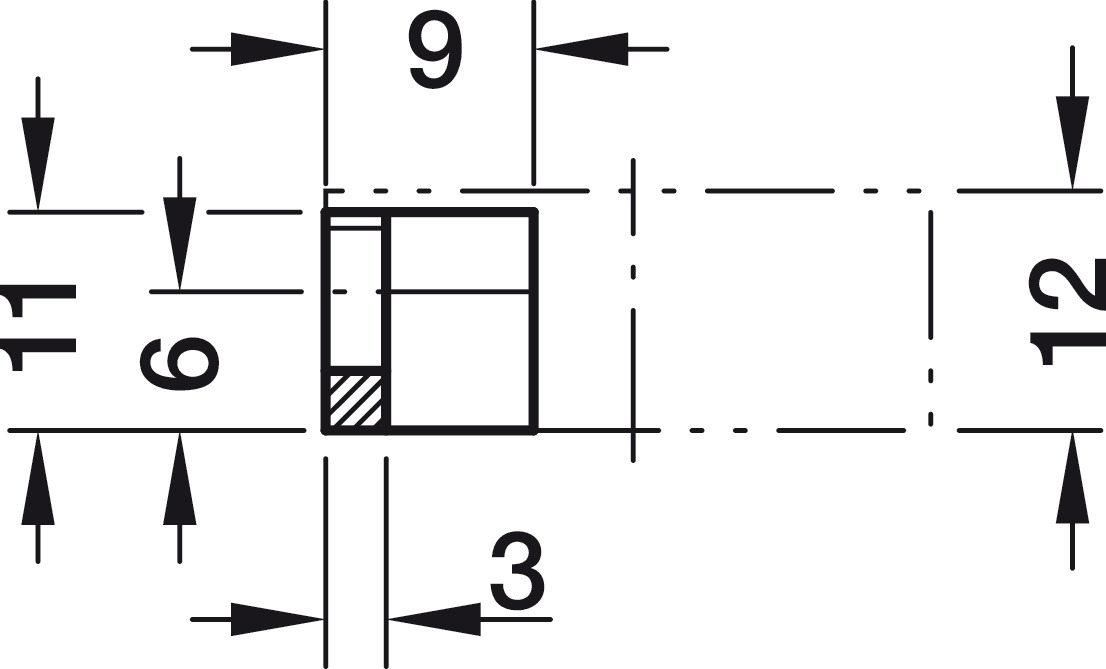

| Placa de presión | Distribuye fuerza y asegura unión | Acero galvanizado |
Proceso de Montaje Paso a Paso
-

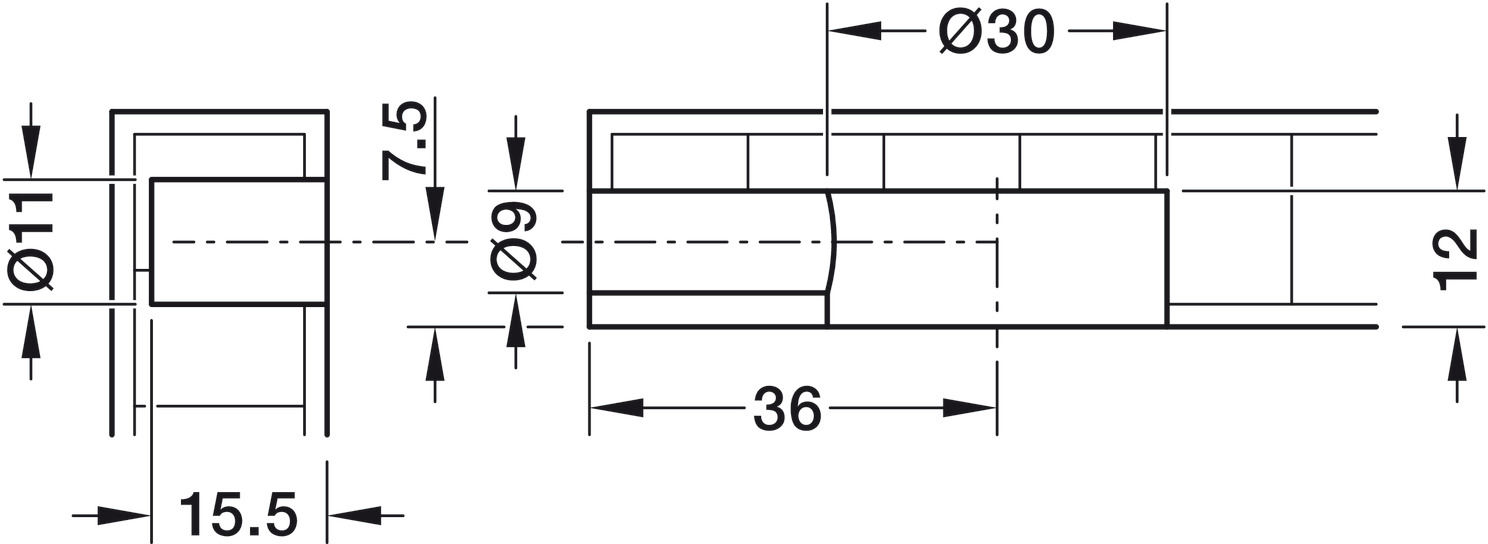

Preparación: Realizar taladro según especificaciones
-
Insertar manguito: Colocar manguito roscado M8 en el agujero preparado
-
Atornillar: Introducir tornillo de agujeros ranurado en el manguito hasta que la placa de presión encaje justo debajo de la cabeza
-
Colocar placa: Deslizar la placa de presión sobre el tornillo
-
Apretar: Ajustar el tornillo para fijar la unión
-
Opcional: Colocar tapa embellecedora para acabado estético
Ventajas del Sistema
-
Estabilidad angular superior: Resistencia excepcional a movimientos laterales
-
Unión oculta: Sin elementos visibles en superficie acabada
-
Retensable: Permite ajustes posteriores para mantener firmeza
-
Montaje sencillo: Sistema diseñado para instalación eficiente
-
Durabilidad: Todos los componentes en acero galvanizado
