Descripción

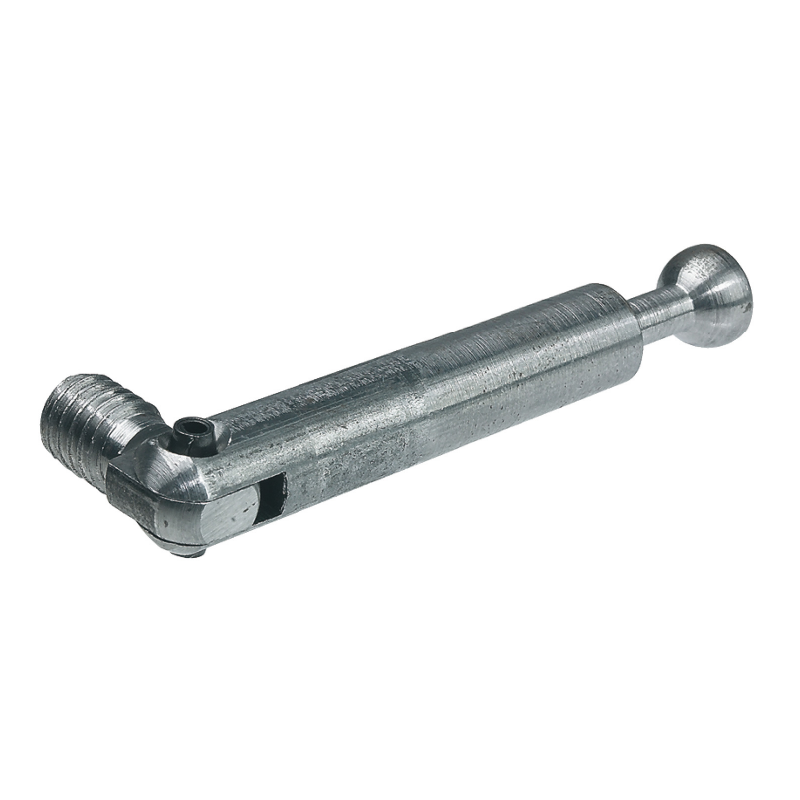

Perno unión Minifix® galvanizado M6 inglete B44mm. Acero con articulación, montaje unilateral, rosca M6 7,5mm. Ángulos 90°-180°, taladro 7mm. Ideal conexiones mixtas con rosca en un lado. Compatible cajas sin reborde.
Características Técnicas
-

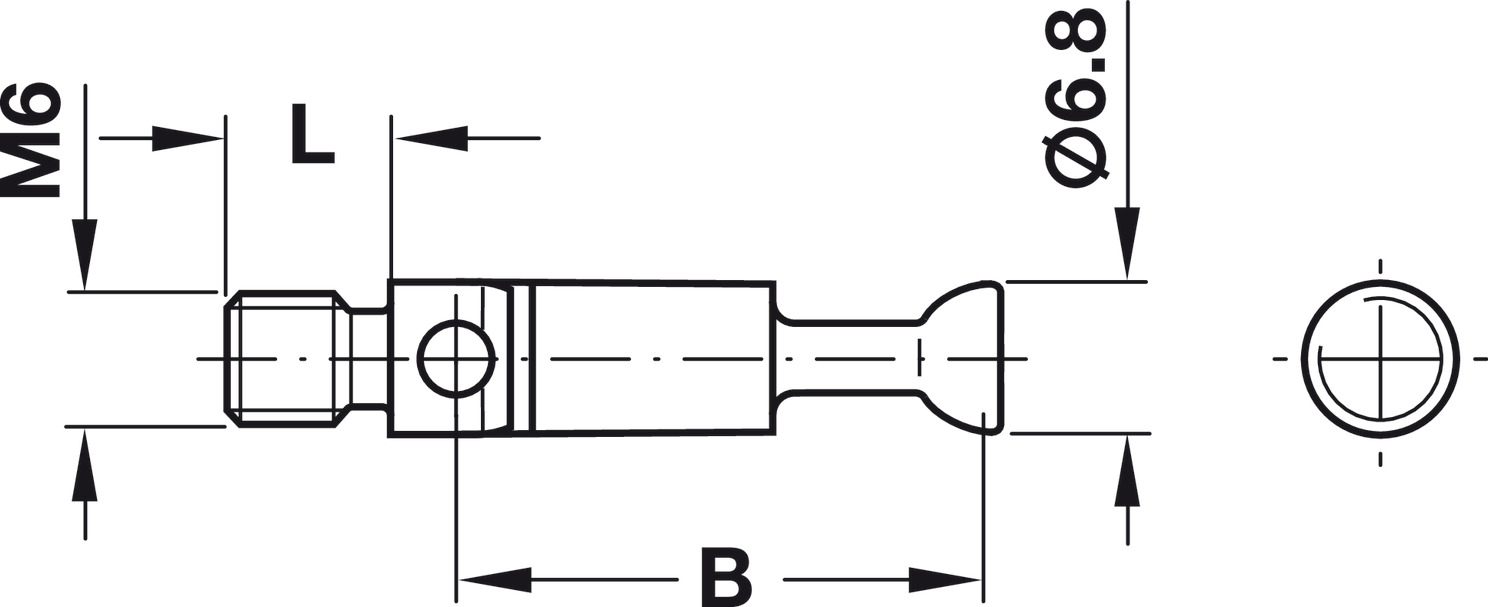

Sistema: Minifix® perno individual con articulación
-
Función: Unión a inglete para ángulos 90°–180°
-
Tipo: Montaje en un solo lado (con rosca M6)
-
Acabado: Galvanizado (protección anticorrosión)
-
Medida de taladro B: 44 mm (posición de referencia)
-
Rosca: M6 (para conexión en un lado)
-
Longitud de rosca: 7,5 mm
-
Taladro para perno: 7 mm
-
Material: Acero galvanizado
-
Ejecución: Con articulación ajustable
-
Compatibilidad: Cajas de unión Minifix® sin reborde
Especificaciones para Montaje Unilateral en Inglete
Aplicaciones Especializadas
-
Uniones mixtas: Donde un lado requiere rosca y el otro usa caja Minifix®
-
Conexiones a herrajes roscados: Para integrar con otros componentes M6
-
Muebles con inglete: Esquinas donde solo un panel necesita rosca
-
Adaptaciones técnicas: Proyectos que combinan sistemas de fijación
-
Reparaciones y modificaciones: Donde ya existe roscado previo

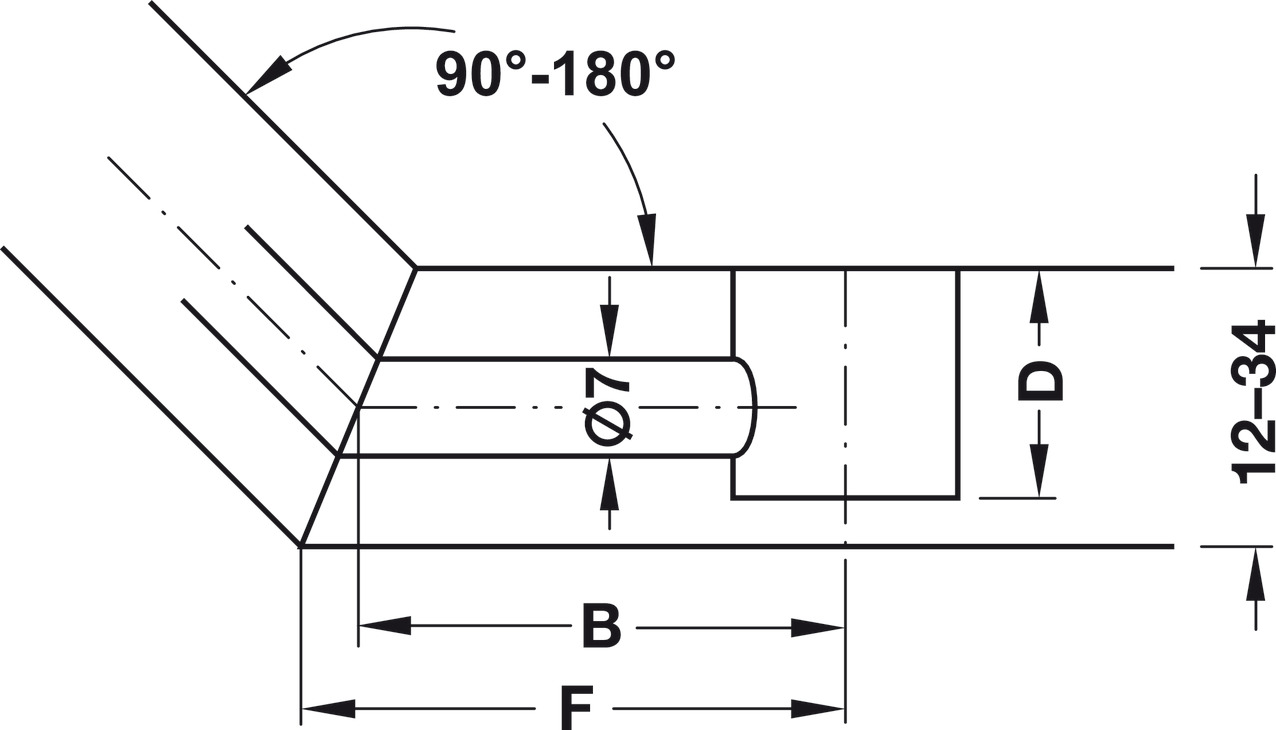

Guía de Medidas y Compatibilidad
| Medida B | Aplicación | Cálculo distancia F |
|---|---|---|
| 44 mm (este modelo) | Estándar para ingletes | Usar tabla de valores F |
| 24 mm | Versión compacta | Restar 20 mm a valores F |
Consideraciones de Instalación
-
Profundidad de taladro D: Según caja Minifix® utilizada en el otro lado
-
Caja compatible: Exclusivamente versiones sin reborde
-
Taladro perno: 7 mm exactos para alojamiento
-
Rango angular: Válido para ángulos entre 90° y 180°
-
Rosca M6: Para conexión directa con tornillos o insertos roscados
-
Longitud rosca 7,5 mm: Penetración suficiente para uniones estándar
