Descripción
Consola abatible Hebgo acero imprimado alta capacidad 150kg por par. Medidas 380x82x134mm, medida D 50mm. Certificado DIN EN 16337. Bloqueo integrado. Ideal aplicaciones industriales, talleres, cargas pesadas. Montaje por pares distancia 700-750mm.
Características Técnicas
Especificaciones Principales
-
Serie: Hebgo
-
Material: Acero con imprimación gris
-
Medidas (A x B x C): 380 x 82 x 134 mm
-
Medida D: 50,00 mm
-
Capacidad carga: 150 kg por par
-
Capacidad por pieza: 75 kg
-
Ejecución: Abatible con bloqueo
Certificación
-
Norma: DIN EN 16337:2013-08
-
Ensayo: Placa de impacto de 1,7 kg
-
Distancia comprobada: 700-750 mm entre consolas
Sistema de Funcionamiento
Operación
-
Desplegar: Levantar el brazo de soporte hasta que encaje
-
Bloqueo: El mecanismo se bloquea automáticamente
-
Plegar: Elevar ligeramente el brazo para aflojar el mecanismo y plegar
Mecanismo de Seguridad
-
✅ Bloqueo positivo: El brazo queda firmemente fijado en posición
-
✅ Desbloqueo controlado: Requiere acción intencionada
-
✅ Estabilidad: Diseñado para cargas pesadas
Condiciones de Capacidad de Carga
Requisitos Obligatorios
La capacidad de 150 kg por par solo es válida si se cumplen TODAS estas condiciones:
-
✅ Montaje por pares (2 unidades)
-
✅ Carga distribuida uniformemente en toda la superficie
-
✅ Distancia entre consolas: 700-750 mm (valor comprobado)
-
✅ Fijación correcta y segura al lateral/pared
-
✅ Elementos de fijación adecuados al material base
-
✅ Tamaño estante: Correspondiente a la profundidad del soporte
Responsabilidad del Instalador
El tipo de fijación depende del material del costado.
Comprobar que tornillos y tacos son adecuados para las características del material.
Utilizar otros medios de fijación si es necesario.
Especificaciones de Instalación
Recomendaciones de Montaje
-
Siempre por pares: No usar individualmente para carga
-
Distancia óptima: 700-750 mm entre consolas (ensayado)
-
Distribución carga: Uniforme en toda la superficie
-
Fijación: Según material base (hormigón, ladrillo, madera, etc.)
-
Tornillos/tacos: Seleccionar adecuadamente (no incluidos)
Aplicaciones Recomendadas
-
Superficies de trabajo industriales: Talleres, fábricas, almacenes
-
Mesas de trabajo pesadas: Bancos de trabajo, zonas de carga
-
Estanterías industriales: Almacenamiento de materiales pesados
-
Extensiones de carga: Para maquinaria o equipos
-
Aplicaciones profesionales: Donde se requiere máxima capacidad

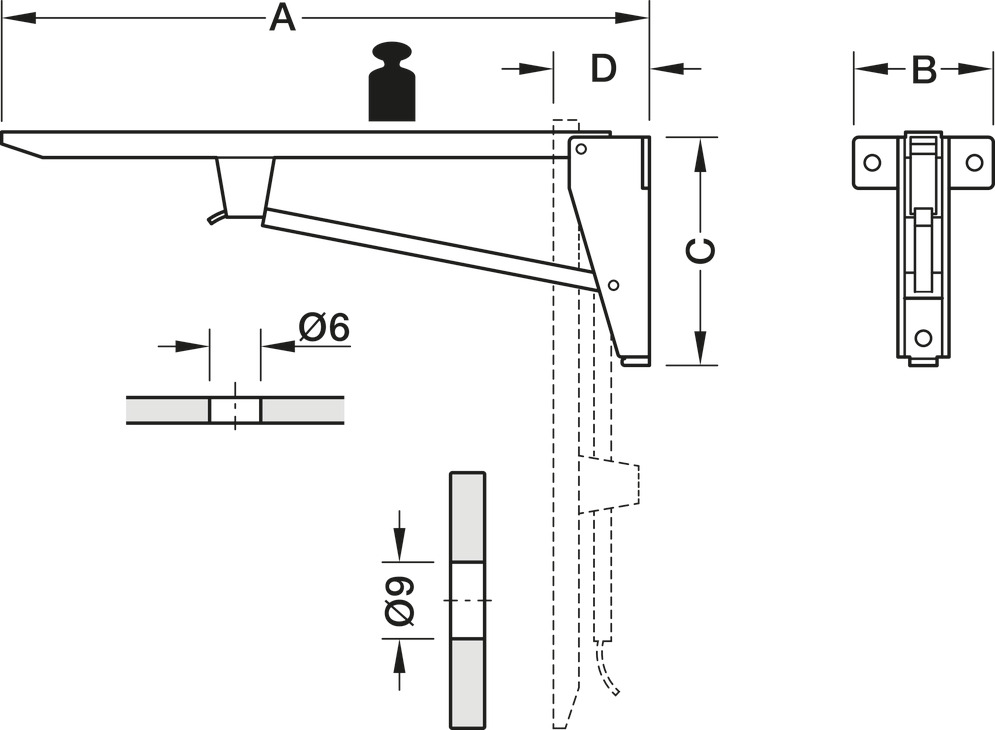

Dimensiones
| Medida | Valor | Descripción |
|---|---|---|
| A | 380 mm | Largo / profundidad |
| B | 82 mm | Ancho |
| C | 134 mm | Alto |
| D | 50 mm | Medida adicional |
Características del Diseño
Material y Acabado
-
Acero estructural: Resistencia para cargas pesadas
-
Imprimación gris: Protección base, listo para pintar si se desea
-
Diseño robusto: Para uso industrial
Certificación y Ensayos
-
DIN EN 16337:2013-08: Norma de ensayo con placa de impacto
-
Distancia validada: 700-750 mm entre soportes
-
Capacidad contrastada: 150 kg por par con carga superficial
