Descripción

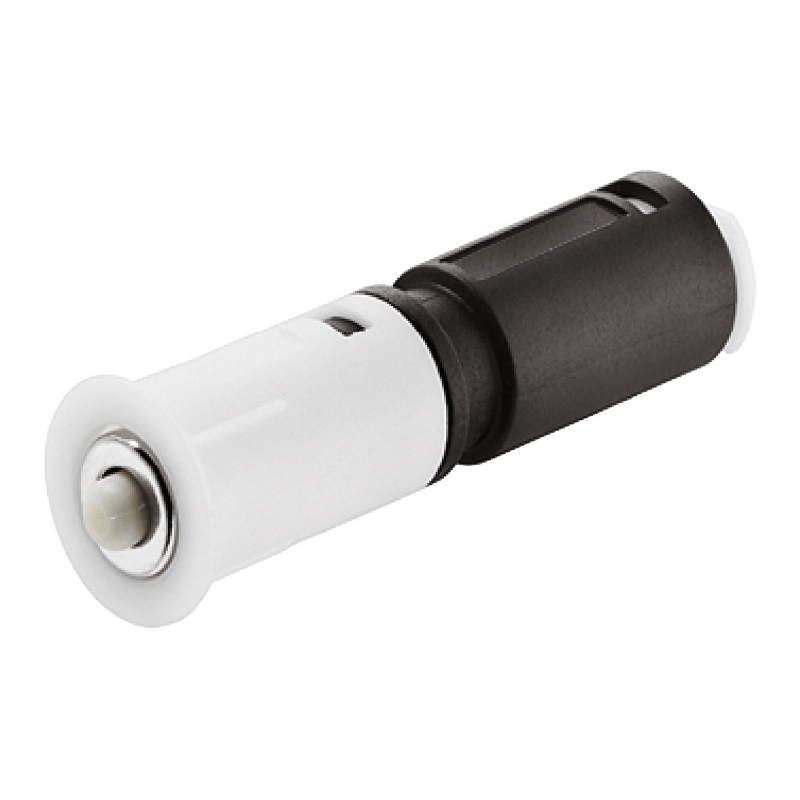

Vaivén magnético Push Metalla 510 para puertas sin tirador. Sistema push-to-open con retención por imán y espiga de expulsión. Embutir en taladro 10x40mm. Regulación profundidad >2,5mm. Incluye contraplaca para clavar.
Características Técnicas
Especificaciones Principales
-
Sistema: Metalla 510 Push
-
Tipo: Vaivén a presión magnético
-
Función: Apertura push-to-open + retención magnética
-
Material: Plástico de alta resistencia
-
Diámetro exterior: 11,50 mm
-
Diámetro taladro: 10,00 mm
-
Profundidad taladro: 40,00 mm
-
Ejecución: Imán integrado + espiga de expulsión
-

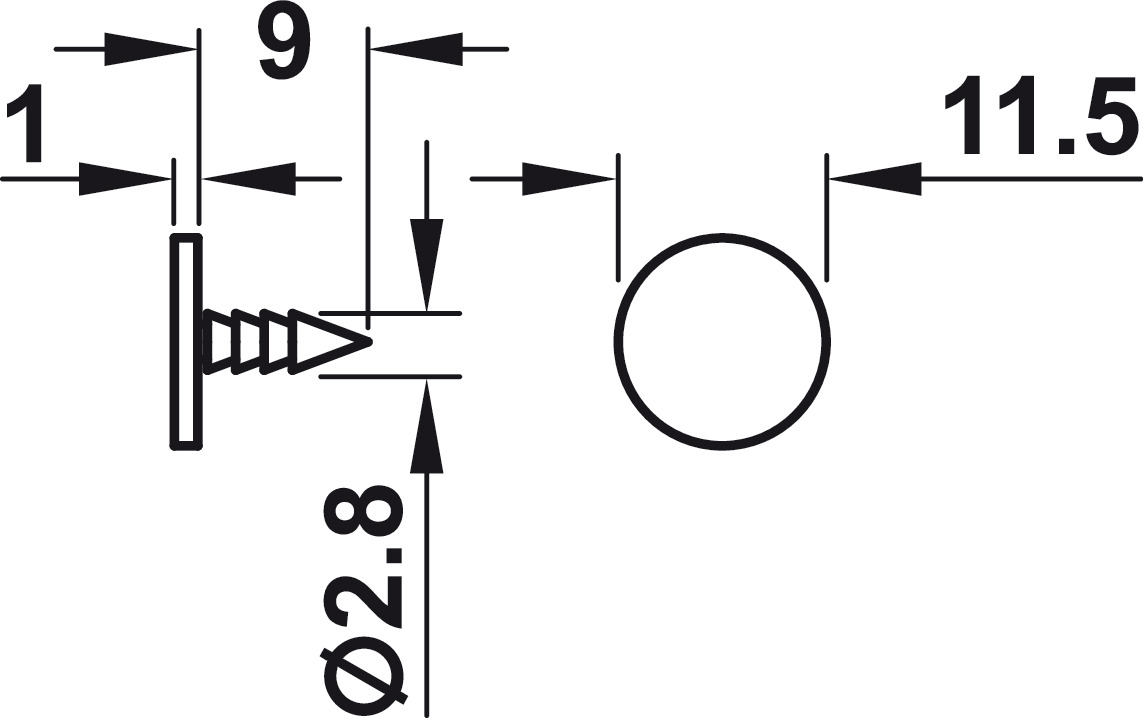

Contraplaca: Para clavar (incluida)
Mecanismo de Funcionamiento
-
✅ Retención magnética: Mantiene la puerta firmemente cerrada
-
✅ Espiga de expulsión: Supera la fuerza del imán al presionar
-
✅ Ajuste en profundidad: Regulación >2,5 mm para optimizar activación
Principio de Operación
Ciclo de Apertura y Cierre
-
Posición cerrada: El imán retiene la puerta con fuerza controlada
-
Acción de apertura: Al presionar la puerta, la espiga de expulsión vence la retención magnética
-
Apertura asistida: La puerta se separa ligeramente del cuerpo
-
Cierre: Al volver a cerrar, el imán retiene automáticamente
Requisito Técnico Crítico
Separación mínima de la puerta necesaria para la activación: 2,5 mm.
Esta distancia es esencial para que el mecanismo funcione correctamente.
Instalación
Componentes del Sistema
| Componente | Incluido | Observación |
|---|---|---|
| Vaivén magnético | ✅ Sí | Con imán y espiga |
| Contraplaca para clavar | ✅ Sí | Fijación en puerta |
| Placa adaptadora en cruz | ❌ No | Pedir por separado |
Requisitos de Montaje
-
Taladro: Ø 10 mm con profundidad exacta de 40 mm
-
Posición: Según diseño del mueble y ubicación de bisagras
-
Contraplaca: Clavar en la puerta en posición correspondiente
-
Ajuste: Regular profundidad (>2,5 mm) para activación óptima
Proceso Paso a Paso
-
Taladrar: Realizar agujero de 10 x 40 mm en el cuerpo
-
Embutir: Insertar el vaivén a presión hasta el tope
-
Instalar contraplaca: Clavar en la puerta alineada con el vaivén
-
Ajustar profundidad: Regular >2,5 mm para separación correcta
-
Verificar funcionamiento: Comprobar apertura y retención
Aplicaciones
Usos Recomendados
-
Cocinas modernas: Puertas sin tirador con diseño minimalista
-
Armarios de diseño: Dormitorios, vestidores, salones
-
Mobiliario contemporáneo: Líneas puras sin elementos sobresalientes
-
Sistema Metalla 510 Push: Integración perfecta con bisagras de la serie
-
Proyectos residenciales y comerciales: Donde la estética es prioritaria
Ventajas del Sistema
-
Estética superior: Elimina la necesidad de tiradores
-
Funcionalidad intuitiva: Un simple toque abre la puerta
-
Retención fiable: El imán mantiene la puerta cerrada
-
Ajustable: Regulación en profundidad para optimizar comportamiento
-
Integración: Diseñado específicamente para Metalla 510 Push
Características del Diseño

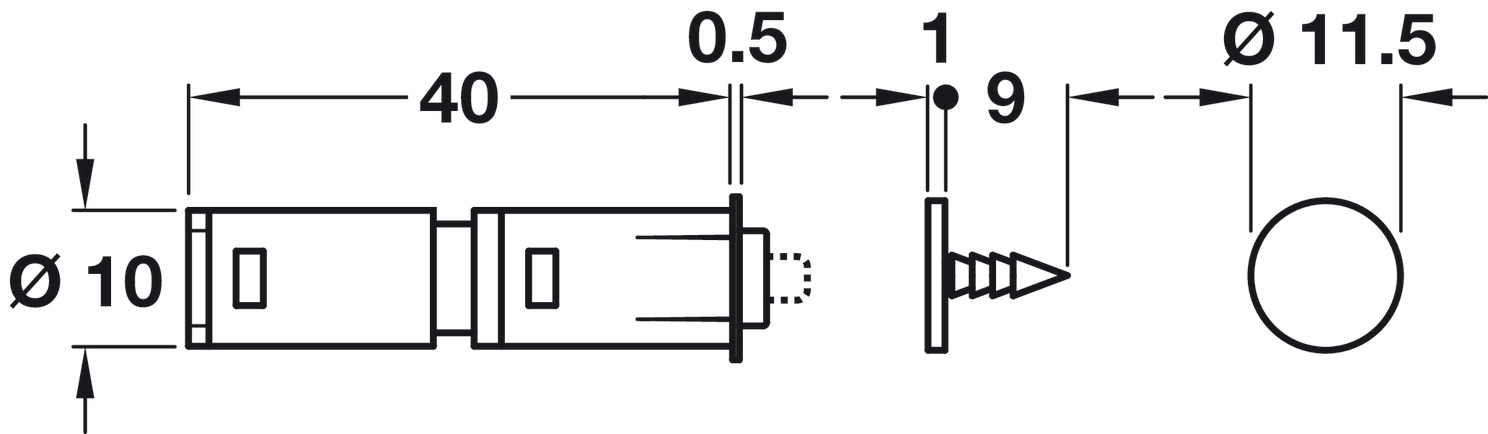

Dimensiones Exactas
| Medida | Valor |
|---|---|
| Diámetro exterior | 11,5 mm |
| Diámetro taladro | 10,0 mm |
| Profundidad taladro | 40,0 mm |
| Regulación profundidad | >2,5 mm |
| Separación activación | Mín. 2,5 mm |
Material y Construcción
-
Cuerpo: Plástico técnico de alta durabilidad
-
Imán: Potencia calibrada para retención óptima
-
Espiga: Mecanismo de expulsión preciso
-
Contraplaca: Acero para clavar
Sistema Completo Metalla 510 Push
Componentes Opcionales
| Componente | Función | Referencia |
|---|---|---|
| Placa adaptadora | Base de montaje | Pedir aparte |
| Imán adicional | Refuerzo para grandes formatos | Para frontales ≥1200mm |
| Bisagras Push | Sistema completo | Metalla 510 Push |
