Descripción

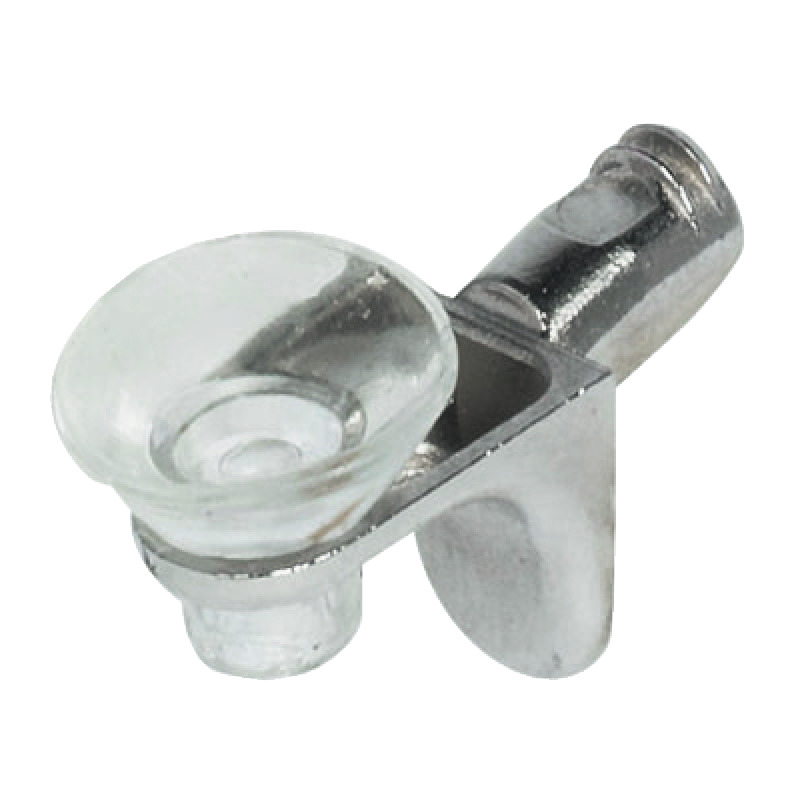

Soporte cristal Ixconnect SH-G-5008 niquelado con apoyo plástico transparente. Fundición zinc, taladro 5mm, doble lengüeta antilevantamiento. Capacidad 6,25kg/pieza (25kg 4 soportes). Certificado DIN EN 16337. Ideal vitrinas y expositores.
Características Técnicas
Especificaciones Principales
-
Sistema: Häfele Ixconnect SH-G-5008
-
Material: Fundición de zinc niquelado + apoyo plástico transparente
-
Aplicación: Estantes de cristal
-

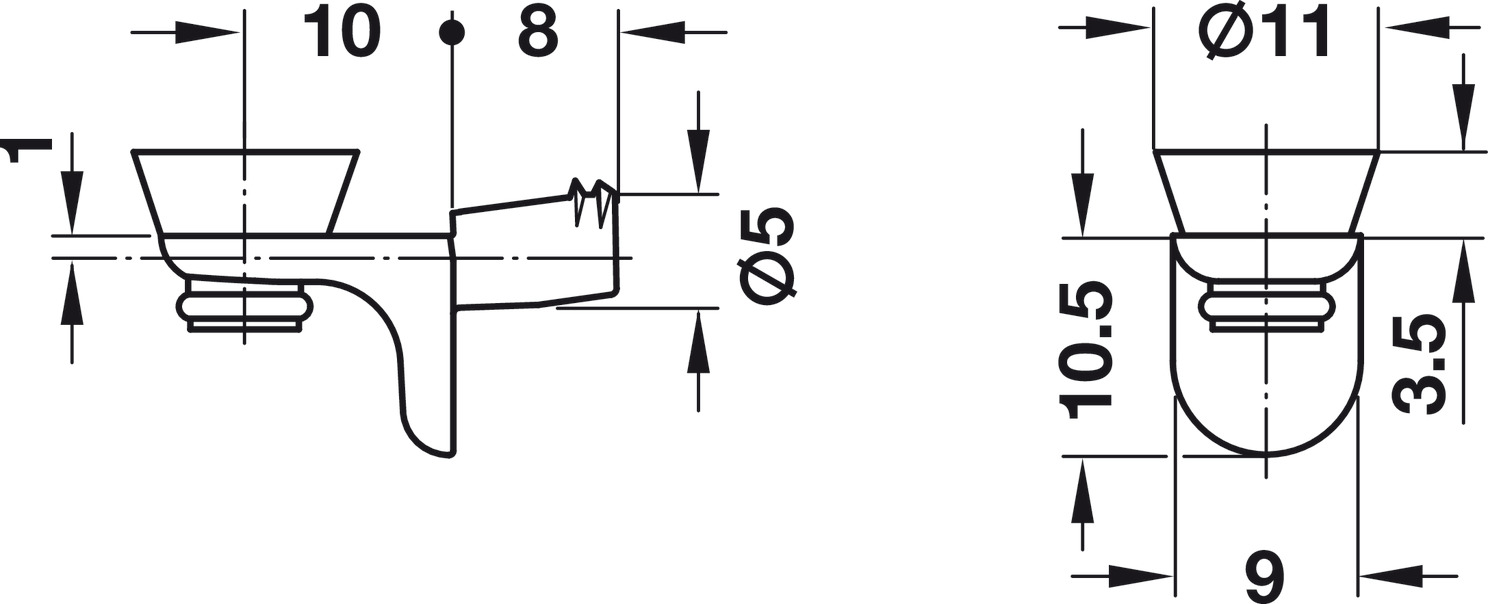

Diámetro taladro: 5,00 mm
-
Tamaño soporte: 1,00 mm
-
Longitud clavija: 8,00 mm
-
Montaje: Para embutir
-
Ejecución: Con 2 lengüetas en cuña + apoyo plástico transparente
Sistema de Seguridad
-
✅ Doble lengüeta en cuña: Seguro antilevantamiento para cristal
-
✅ Apoyo plástico transparente: Protege el cristal, evita contacto metal-cristal
-
✅ Diseño integrado: Ambos sistemas trabajan conjuntamente
Capacidad de Carga
Valores Certificados
| Configuración | Capacidad | Certificación |
|---|---|---|
| Por pieza | 6,25 kg | DIN EN 16337:2013-08 |
| Con 4 soportes | 25,00 kg | Comprobado con placa impacto 1,7 kg |
Distribución Recomendada
-
Mínimo recomendado: 4 soportes por estante
-
Carga por soporte: 6,25 kg individual
-
Carga total estante: Hasta 25 kg (con 4 soportes)
Especificaciones de Instalación
Requisitos de Montaje
-
Taladro exacto: Diámetro 5 mm (precisión necesaria)
-
Profundidad: Mínimo 8 mm para alojamiento completo
-
Inserción: Embutir a presión hasta el tope
-
Colocación cristal: Insertar cristal, las lengüetas actúan automáticamente
-
Protección: El apoyo plástico evita contacto directo metal-cristal
Aplicaciones Recomendadas
-
Vitrinas de cristal: Expositores para colecciones
-
Mobiliario diseño: Estanterías vistas de cristal
-
Comercios: Expositores para producto
-
Baños y cocinas: Ambientes húmedos
-
Proyectos mixtos: Combinación con otros materiales
Ventajas del Diseño para Cristal
-
Protección total: El plástico evita ralladuras y roturas
-
Máxima discreción: Apoyo transparente casi invisible
-
Seguridad activa: Doble lengüeta antilevantamiento
-
Estética profesional: Acabado niquelado de calidad
Características del Diseño
Materiales y Funciones
| Componente | Material | Función |
|---|---|---|
| Cuerpo | Fundición zinc niquelado | Resistencia estructural |
| Apoyo | Plástico transparente | Protección cristal |
| Lengüetas | Fundición zinc | Seguro antilevantamiento |
Certificación
-
Norma: DIN EN 16337:2013-08
-
Ensayo: Placa de impacto de 1,7 kg
-
Valores: Contrastados y fiables
