Descripción
Juego de Herraje Slido Classic 20 IF C – Infront – 2 Puertas Pequeñas – Autocierre Bidireccional. Para puertas correderas de madera de 13 a 20 kg. Ideal para mobiliario pequeño. Incluye 4 mecanismos con amortiguación bilateral y sistema de montaje rápido sin herramientas. Carriles no incluidos (pedir por separado). Perfecto para armarios pequeños, cocinas y muebles auxiliares.
Especificaciones Técnicas
-
Sistema: Slido Classic 20 IF C
-
Tipo: Juego para puertas correderas infront – Puertas pequeñas
-
Aplicación ideal: Puertas pequeñas de mobiliario
-
Número de puertas: 2 (doble)
-
Material de puerta: Madera
-
Peso máximo de puerta: 13 – 20 kg
-
Peso mínimo recomendado: 13 kg (respetar para correcto funcionamiento)
-
Grosor de puerta compatible: 16 – 19 mm
-
Número de rodillos: 4 por juego
-
Posición: Superior (arriba)
-
Alojamiento del mecanismo: Cojinete de fricción
-
Aplicación especial: Para gabinetes con puertas pequeñas
-
Ajustes:
-
Ajuste de altura: ±2 mm mediante rueda de ajuste en el mecanismo de traslación
-
Ajuste angular: Integrado
-

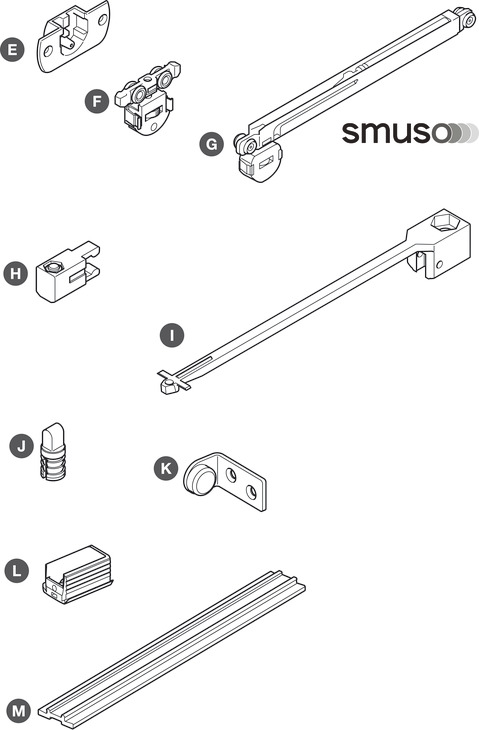

Componentes del Juego
| Componente | Descripción | Cantidad |
|---|---|---|
| Mecanismos de traslación | Con autocierre amortiguado en ambos sentidos | 4 |
| Topes de puerta | Para amortiguación | 4 |
| Arrastrador para puerta | Elemento de conexión | 1 |
| Guías | Inferiores | 2 |
| Ayuda para el montaje | Plantilla o accesorio de instalación | 1 |
Materiales
-
Caja: Plástico de alta resistencia
-
Mecanismo de traslación: Plástico
-
Guías: Plástico
-
Rodillos: Plástico
-
Ejes: Acero
Características y Ventajas
-
Diseño específico para puertas pequeñas: Optimizado para las dimensiones y pesos reducidos de puertas de mobiliario pequeño.
-
Autocierre bidireccional: Autocierre amortiguado en ambos sentidos para un cierre suave y controlado siempre.
-
Montaje rápido: Sistema de instalación sin herramientas para los mecanismos de traslación.
-
Ajuste preciso: Regulación de altura ±2 mm mediante rueda de ajuste para una nivelación perfecta.
-
Construcción duradera: Componentes de plástico de alta resistencia y ejes de acero.
-
Sistema completo: Incluye todos los componentes necesarios para la instalación (excepto carriles).
Aplicaciones y Usos Recomendados
-
Armarios pequeños con dos puertas correderas (cocinas, baños, muebles auxiliares).
-
Muebles de oficina con compartimentos pequeños.
-
Vitrinas y expositores de dimensiones reducidas.
-
Proyectos de carpintería con puertas de formato pequeño.
-
Renovaciones de muebles existentes con puertas ligeras.
Información de Pedido e Instalación
| Elemento | Descripción | Estado / Requisito |
|---|---|---|
| Volumen de suministro | Juego completo (4 mecanismos, 4 topes, 1 arrastrador, 2 guías, 1 ayuda montaje) | Incluido |
| Componentes necesarios | Carril de deslizamiento y guía corredera | Deben pedirse por separado |
| Rango de peso | 13 – 20 kg por puerta | Respetar peso mínimo |
Notas de Instalación Importantes
-
Carriles no incluidos: El juego no incluye los carriles de deslizamiento ni las guías correderas, que deben pedirse por separado.
-
Montaje de guías: Las guías se embuten a presión en un taladro.
-
Cajas: Las cajas se atornillan al cuerpo del armario.
-
Mecanismos: Los mecanismos de traslación se instalan sin herramientas (sistema de montaje rápido).
-
Incremento de dimensiones: En montaje con carriles para atornillar, las dimensiones 48/70 se incrementan en 14 mm.
-
Ajuste por solapamiento: Cuando la puerta solapa una pared lateral, las dimensiones desde el borde exterior deben ajustarse en consecuencia.
