FREE SPACE 1,8 PUSH
Serie Free Space 1.8 Push – Herrajes para Puertas Elevables Sin Tirador (Push-to-Open)
Familia completa de herrajes para puertas elevables Häfele Free Space 1.8 Push, diseñados para aplicaciones sin tirador con sistema Push-to-Open en puertas de madera de una pieza o con marco de aluminio (19-21 mm o desde 45 mm de ancho). Disponibles en múltiples modelos (B, C, D, E) que se diferencian por su capacidad de carga (según altura y peso de puerta), con acabado antracita y brazo niquelado.
Adicionalmente, se incluyen los modelos Free Flap H 1.5B con opciones derecho e izquierdo en color gris/niquel.
Descripción
Familia Free Space 1.8 Push para puertas elevables sin tirador (push-to-open). Modelos B/C/D/E antracita/niquel según capacidad (altura 225-650mm). Incluye vaivén presión. Free Flap H 1.5B gris/niquel izquierda/derecha. Compatible madera o aluminio (con adaptadores).
FREE SPACE 1.8 PUSH – CARACTERÍSTICAS TÉCNICAS COMUNES
Especificaciones Principales
-
Sistema: Häfele Free Space 1.8 Push
-
Aplicación: Puertas elevables sin tirador (Push-to-Open)
-
Tipo puerta: Madera maciza o marco aluminio
-
Materiales:
-
Caja: Plástico antracita
-
Brazo palanca: Acero niquelado
-
Palanca apoyo: Acero
-
-
Ancho gabinete: ≤1800 mm
-
Altura gabinete: 225 – 650 mm
-

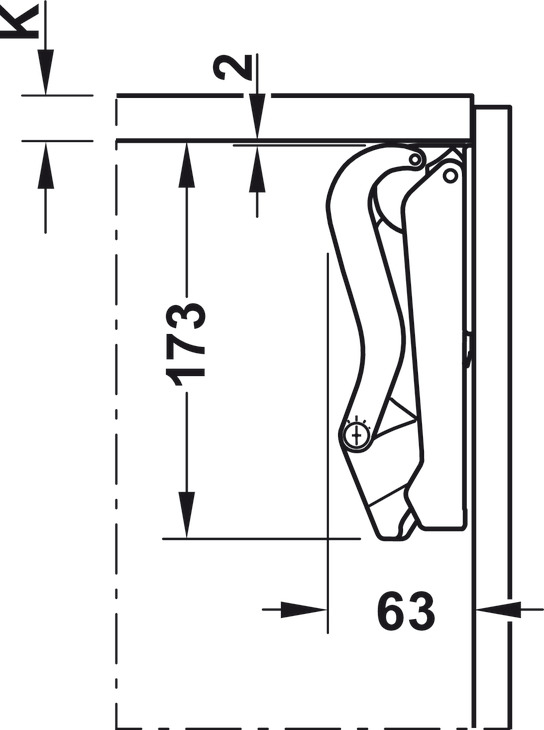

Profundidad montaje: 63 mm
-
Altura puerta máx.: 650 mm
-
Push-to-Open: Incluye vaivén de presión Free (17-23 N)
Volumen de Suministro (por juego)
-
✅ 1 juego completo (herraje izquierdo + derecho)
-
✅ 2 chapas de fijación frontal con tornillos premontados
-
✅ 1 vaivén de presión Free (tipo 1, fuerza 17-23 N)
-
✅ 1 instrucciones de montaje
-
✅ 1 plantilla para taladrar de papel
GAMA DE MODELOS FREE SPACE 1.8 PUSH POR CAPACIDAD
Modelos Disponibles (todos en antracita/niquel)
| Modelo | Referencia | Aplicación Típica |
|---|---|---|
| B | FREE SPACE 1,8 PUSH B PTO.ANTRAC.NIQUEL | Puertas ligeras / alturas menores |
| C | FREE SPACE 1,8 PUSH C PTO.ANTRAC.NIQUEL | Capacidad media-baja |
| D | FREE SPACE 1,8 PUSH D PTO. ANTRAC.NIQUEL | Capacidad media-alta |
| E | FREE SPACE 1,8 PUSH E PTO.ANTRA,NIQUEL | Puertas pesadas / alturas mayores |
Selección según Altura y Peso
Los modelos B, C, D y E se diferencian por su capacidad de carga, que debe seleccionarse según:
-
Altura del armario
-
Peso de la puerta
Recomendación Importante
En el área de solapamiento (valores límite entre modelos), se recomienda elegir el modelo de herraje más fuerte para garantizar un funcionamiento óptimo y duradero.
Tabla de Valores Orientativos
Consultar tabla específica del fabricante para determinar el modelo exacto según:
-
Altura armario
-
Peso puerta
-
Tipo de puerta
FREE FLAP H 1.5B – MODELOS DERECHO E IZQUIERDO
Especificaciones
| Modelo | Referencia | Lado | Color |
|---|---|---|---|
| Free Flap H 1.5B SM | FREE FLAP H 1.5B SM GRIS/NIQ DERECHO | Derecho | Gris/Niquel |
| Free Flap H 1.5B SM | FREE FLAP H 1.5B SM GRIS/NIQ.IZQUIER | Izquierdo | Gris/Niquel |
Características
-
Sistema: Free Flap H
-
Modelo: 1.5B SM
-
Color: Gris (caja) / Niquel (brazo)
-
Lados: Versiones específicas izquierda y derecha
-
Aplicación: Compatible con sistema Free Space
COMPATIBILIDAD Y ACCESORIOS
Para Puertas de Aluminio
| Tipo marco | Accesorio necesario | Referencia |
|---|---|---|
| 19-21 mm ancho | Juego adaptador | 372.27.607 |
| Desde 45 mm ancho | Juego fijación frontal | 372.27.600 |
Para Sistema Push
| Componente | Nota |
|---|---|
| Vaivén de presión | Incluido en el juego (17-23 N) |
| Carcasa para atornillar | Pedir por separado si necesario |
MATRIZ COMPLETA DE REFERENCIAS
Free Space 1.8 Push (Antracita/Niquel)
| Modelo | Referencia |
|---|---|
| B | FREE SPACE 1,8 PUSH B PTO.ANTRAC.NIQUEL |
| C | FREE SPACE 1,8 PUSH C PTO.ANTRAC.NIQUEL |
| D | FREE SPACE 1,8 PUSH D PTO. ANTRAC.NIQUEL |
| E | FREE SPACE 1,8 PUSH E PTO.ANTRA,NIQUEL |
Free Flap H 1.5B (Gris/Niquel)
| Lado | Referencia |
|---|---|
| Derecho | FREE FLAP H 1.5B SM GRIS/NIQ DERECHO |
| Izquierdo | FREE FLAP H 1.5B SM GRIS/NIQ.IZQUIER |
GUÍA DE SELECCIÓN RÁPIDA
Para Free Space 1.8 Push (Sin tirador)
-
Medir altura del armario (225-650 mm)
-
Calcular peso de la puerta
-
Consultar tabla de valores orientativos
-
Elegir entre B, C, D o E (el más fuerte en caso de duda)
-
Color: Antracita/Niquel (única opción)
Para Free Flap H 1.5B
-
Determinar lado (derecho o izquierdo)
-
Elegir según necesidad
-
Color: Gris/Niquel
Verificar tipo de puerta
-
Madera maciza: No necesita accesorios
-
Aluminio 19-21 mm: Pedir adaptador 372.27.607
-
Aluminio ≥45 mm: Pedir fijación 372.27.600
Información adicional
| Modelo | B, C, D, E, F |
|---|---|
| Color | Antracita/Niquel, Blanco/Niquel |
