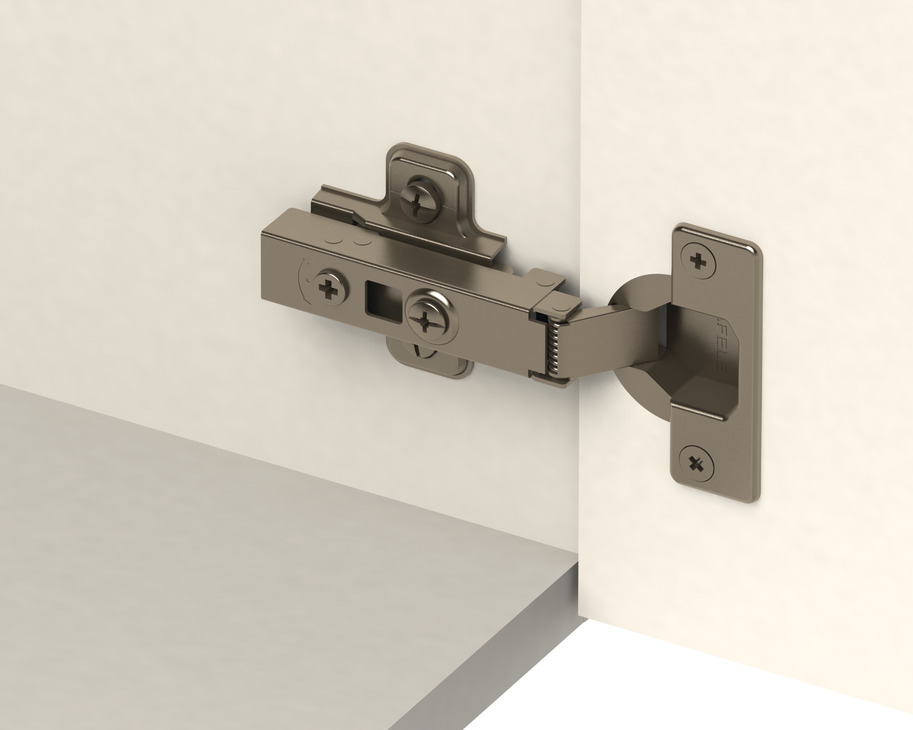

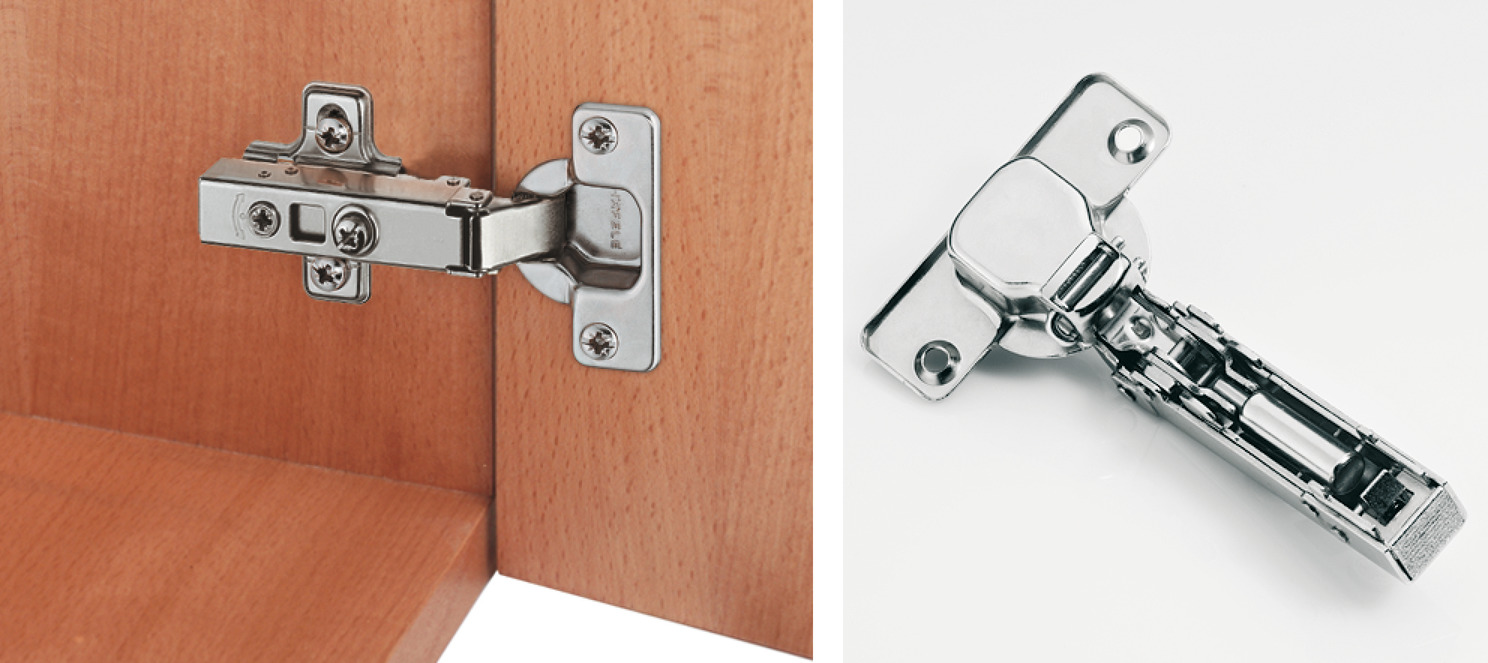

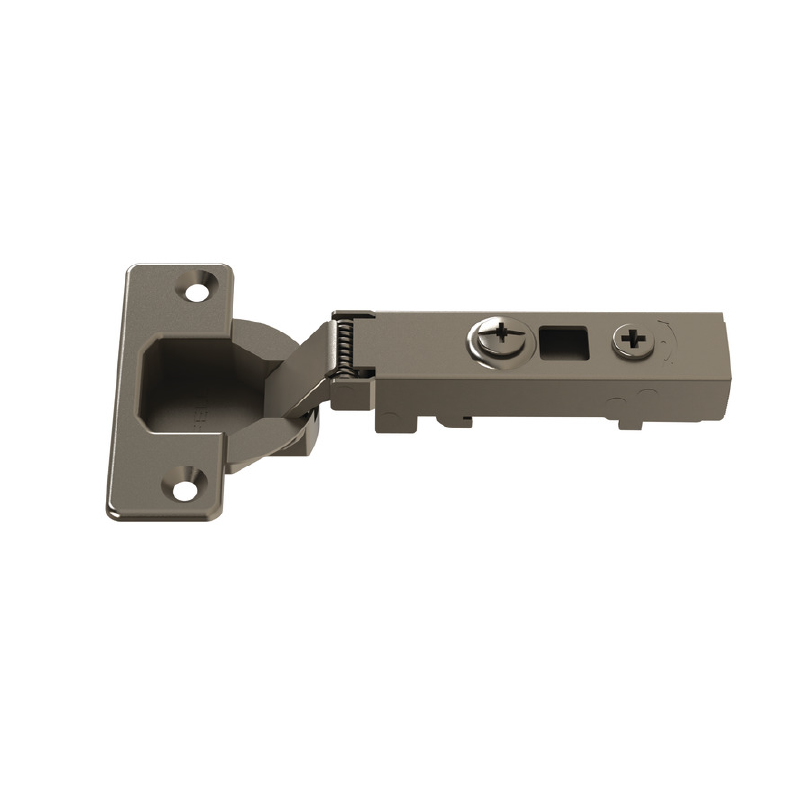

BISAGRA PARCHE METALLA SM KOMBI 110° CON AMORTIGUACIÓN
Bisagra de Cazoleta Recta con Amortiguación – Metalla SM Kombi 110° Montaje Angular (Parche)
Bisagra de cazoleta de la serie Metalla SM Kombi con amortiguación integrada (cierre lento), diseñada para puertas de madera con montaje angular (modelo parche). Ángulo de apertura de 110° y esquema de taladro 48/6. Fabricada en acero niquelado con técnica de montaje rápido SM. Acodamiento recto para aplicaciones estándar. Incorpora regulación 3D: lateral ±1,5 mm, altura ±2 mm (mediante placa) y profundidad -1/+3 mm.
Descripción
Bisagra parche Metalla SM Kombi 110° con amortiguación. Recta, montaje angular, cierre lento integrado. Regulación 3D, técnica montaje rápido SM. Para puertas madera, esquema 48/6, acero niquelado. Ideal cocinas y armarios premium.
Características Técnicas
Especificaciones Principales
-
Sistema: Metalla SM Kombi
-
Aplicación: Puertas de madera
-
Ángulo de apertura: 110°
-
Tipo montaje: Angular (parche)
-
Acodamiento: Recto
-
Función: Con amortiguación integrada (cierre lento)
-
Material: Acero niquelado
-

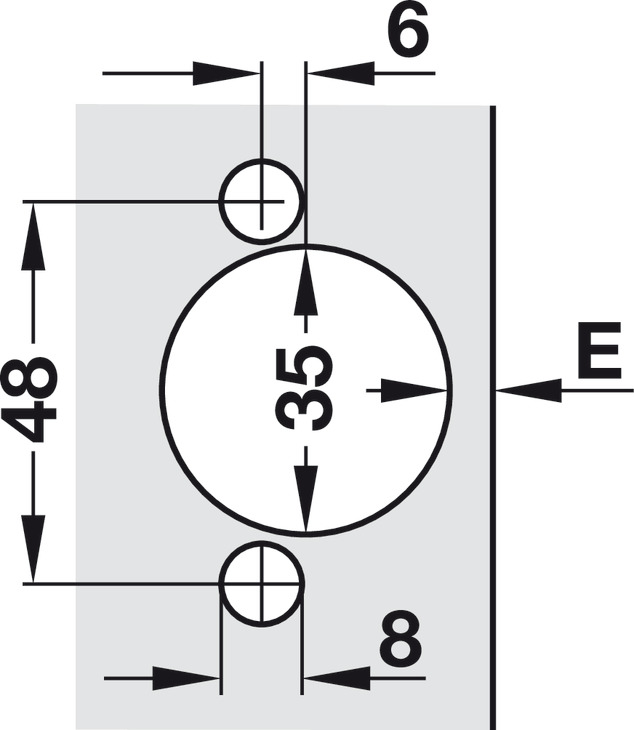

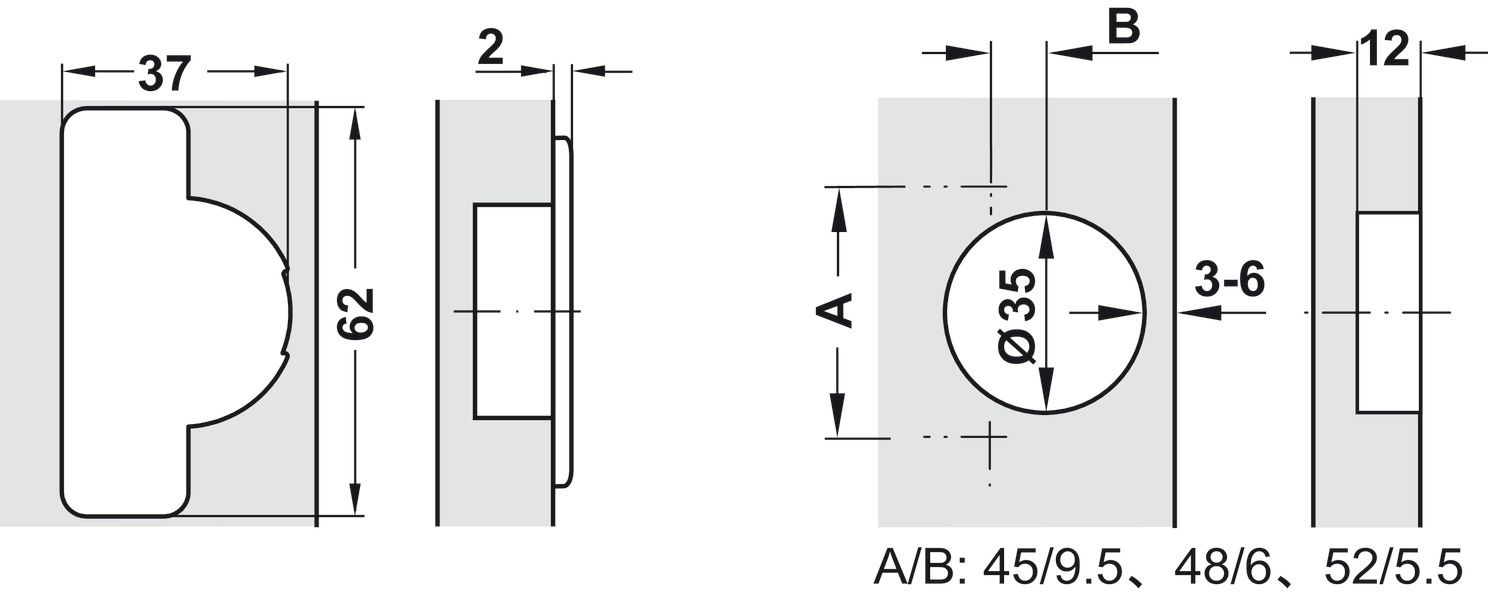

Esquema taladro: 48/6
-
Diámetro cazoleta: 35 mm
-
Profundidad cazoleta: 12 mm
-
Fijación cazoleta: Para atornillar
-
Montaje: Técnica rápida SM
Capacidades de Ajuste (3D)
| Eje | Rango | Observación |
|---|---|---|
| Lateral | ±1,5 mm | Regulación directa |
| Altura | ±2 mm | Mediante placa de montaje |
| Profundidad | -1/+3 mm | Ajuste de presión puerta |

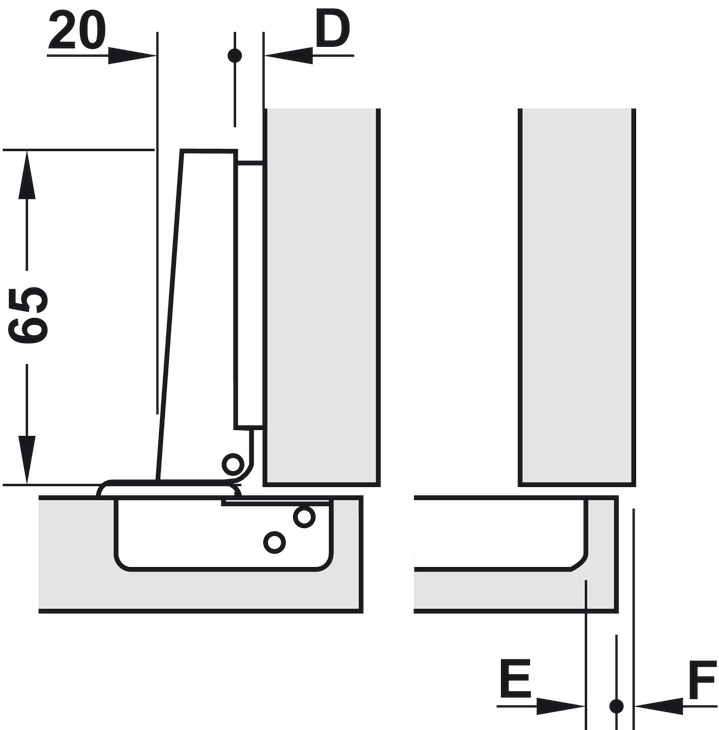

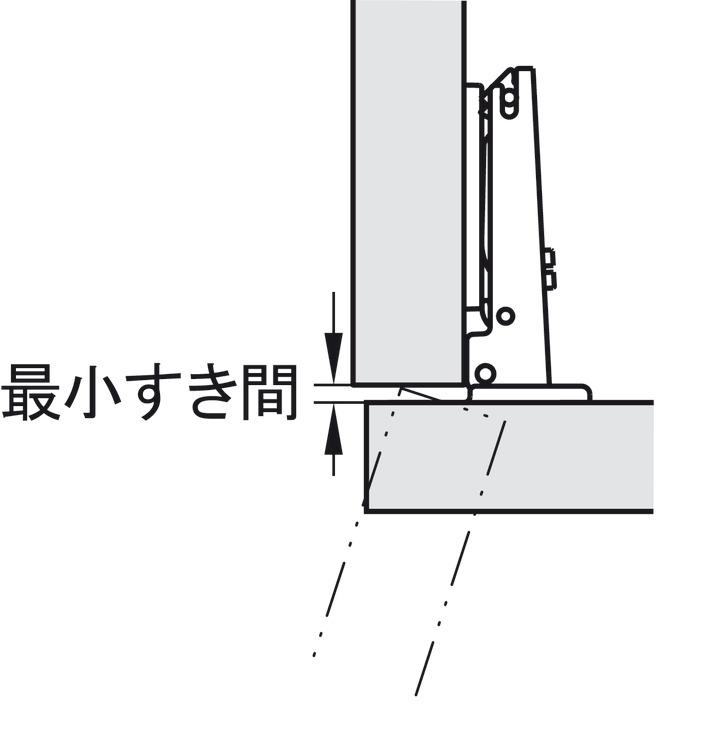

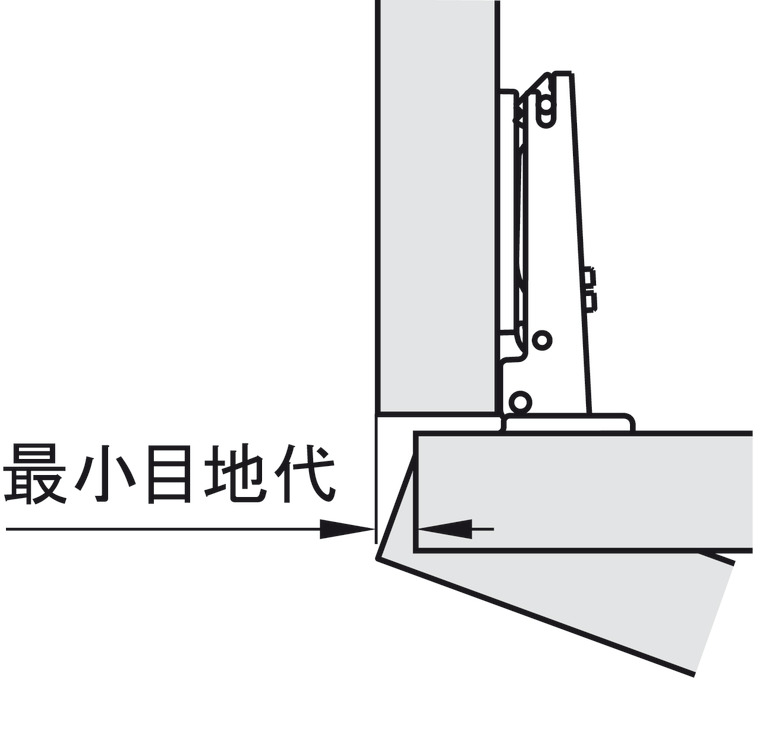

Tabla de Selección por Solape
Distancias de Cazoleta (E) según Solape
| Solape (mm) | Distancia Placa (mm) |
|---|---|
| 10,5 – 11,5 | 0 |
| 11,5 – 12,5 | 2 |
| 12,5 – 13,5 | 4 |
Nota: Valores para regulación central del tornillo de ajuste lateral
Interpretación
-
Solapes positivos: Puerta superpuesta al lateral
-
Distancia placa 0, 2, 4: Seleccionar según tabla
Aplicaciones Recomendadas
-
Muebles de madera: Cocinas, armarios, dormitorios
-
Montaje angular estándar: Aplicaciones tradicionales
-
Proyectos premium: Cierre silencioso y suave
-
Instalaciones profesionales: Precisión y calidad Häfele
-
Diseño funcional: Rendimiento y confort
