Bisagra de Cazoleta para Montaje Gemelo
Bisagra de cazoleta económica de la serie Häfele Metalla 110 A, específicamente diseñada para montaje intermedio/gemelo con ángulo de apertura de 105°. Fabricada en acero niquelado, incluye autocierre básico sin amortiguación y sistema de deslizamiento tipo A. Ideal para instalaciones donde se requieren dos bisagras por puerta en configuración gemela para mayor estabilidad y distribución de carga.
Descripción
Características Técnicas Esenciales
Especificaciones Clave
-
Tipo de montaje: Intermedio/Gemelo (para instalaciones dobles)
-
Ángulo de apertura: 105° (ligeramente menor que estándar)
-
Función: Autocierre sin amortiguación (cierre seco)
-
Material: Acero con acabado niquelado anticorrosivo
-
Esquema de taladro: 48/6 (compatible universal)
Dimensiones y Sistema de Ajuste
-
Diámetro de cazoleta: 35 mm (estándar industrial)
-
Profundidad de cazoleta: 12 mm
-
Regulaciones disponibles:
-
Lateral: ±3 mm
-
Altura: ±2 mm (mediante placa de montaje)
-
Profundidad: ±2 mm
-
-
Material de puerta: Madera exclusivamente
Tecnología de Instalación
-
Técnica de deslizamiento A: Sistema tradicional de alta fiabilidad
-
Fijación: Para atornillar directamente en la madera
-
Configuración: Diseñada para montaje gemelo (dos bisagras por puerta)
Aplicaciones del Montaje Intermedio/Gemelo
¿Qué es el Montaje Gemelo?
Sistema donde dos bisagras se instalan en la misma puerta, generalmente una en la parte superior y otra en la inferior, proporcionando:
Ventajas del Sistema Gemelo
-
Mayor estabilidad: Distribuye peso uniformemente
-
Puertas más pesadas: Soporta mayor carga que una sola bisagra
-
Menor pandeo: Previene deformaciones en puertas anchas
-
Alineación precisa: Dos puntos de apoyo facilitan regulación perfecta
Situaciones de Uso Recomendadas
-
Puertas altas (más de 120 cm de altura)
-
Puertas pesadas o de materiales densos
-
Armarios de cocina con puertas de gran tamaño
-
Muebles de almacenamiento con puertas extraíbles
-
Proyectos profesionales que requieren máxima durabilidad

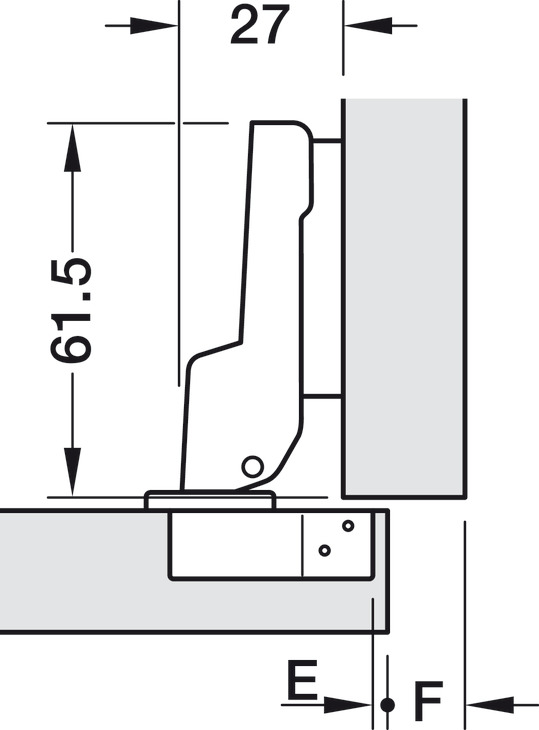

| Ranura mínima | |||||
|---|---|---|---|---|---|
| Grosor de puerta mm | Distancia de la cazoleta E mm | ||||
| 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | |
| 15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| 16 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| 17 | 0,6 | 0,6 | 0,6 | 0,5 | 0,5 |
| 18 | 0,8 | 0,8 | 0,8 | 0,7 | 0,7 |
| 19 | 1,2 | 1,1 | 1,1 | 1,0 | 1,0 |
| 20 | 1,6 | 1,5 | 1,4 | 1,3 | 1,3 |
| 21 | 2,2 | 2,0 | 1,8 | 1,7 | 1,6 |
| 22 | 2,9 | 2,6 | 2,4 | 2,2 | 2,0 |
| 23 | 3,7 | 3,3 | 3,0 | 2,9 | 2,8 |
| 24 | 4,6 | 4,1 | 3,8 | 3,7 | 3,5 |
| Ranura mínima F | |||||
| Solape de puerta mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 3 | 4 | 5 | 6 | 7 | 0 | ||||
| 3 | 4 | 5 | 6 | 7 | 2 | ||||
| 3 | 4 | 5 | 6 | 7 | 4 | ||||
| Distancia de la cazoleta E mm | Placa de montaje distancia mm | ||||||||
