BISAGRA DE CAZOLETA, METALLA 310 A 110 PARCHE

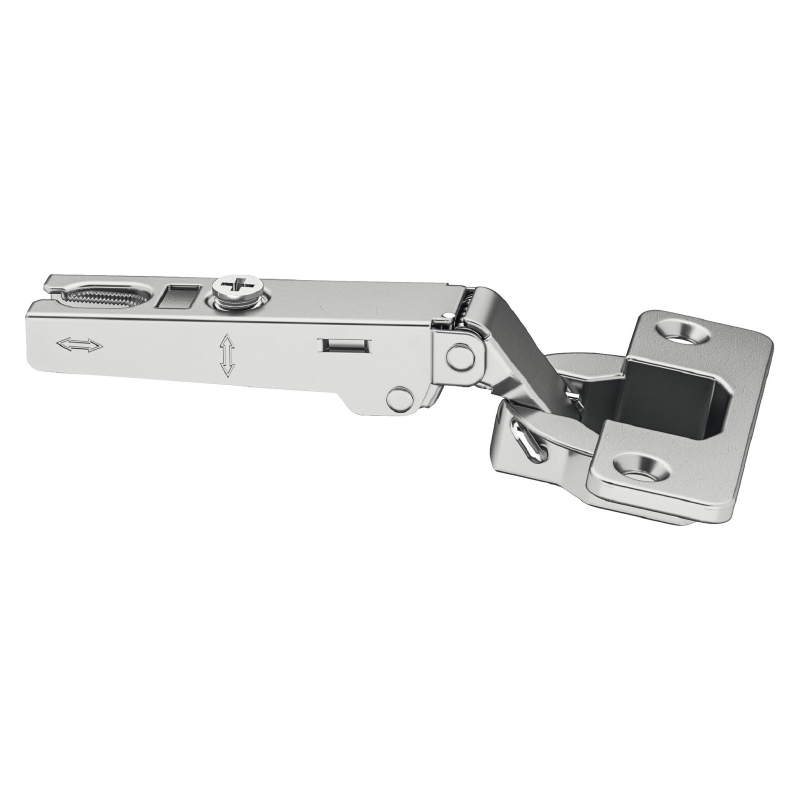

Bisagra de Cazoleta Metalla 310 A 110° – Montaje Angular sin Amortiguación
Bisagra de cazoleta de la serie Häfele Metalla 310 A con ángulo de apertura de 110°, diseñada para montajes estándar con montaje angular (modelo parche). Fabricada en acero niquelado, sin amortiguación de cierre. Esquema de taladro 48/6 con fijación para atornillar. Incorpora técnica de deslizamiento A para montaje en el cuerpo. Regulación 3D: lateral ±3 mm, altura ±2 mm (mediante placa) y profundidad ±2 mm.
Descripción
Bisagra cazoleta Metalla 310 A 110° parche niquelada. Montaje angular, sin amortiguación. Regulación 3D: lateral ±3mm, altura±2mm, profundidad±2mm. Técnica deslizamiento A. Esquema 48/6. Ideal muebles madera.
Características Técnicas
Especificaciones Principales
-
Sistema: Häfele Metalla 310 A
-
Ángulo de apertura: 110°
-
Tipo montaje: Angular (parche)
-
Función: Sin amortiguación (cierre estándar)
-
Material: Acero niquelado
-
Esquema taladro: 48/6
-
Profundidad cazoleta: 12 mm
-
Fijación cazoleta: Para atornillar
-
Montaje cuerpo: Técnica de deslizamiento A
Capacidades de Ajuste (3D)
| Eje | Rango | Observación |
|---|---|---|
| Lateral | ±3 mm | Regulación directa |
| Altura | ±2 mm | Mediante placa de montaje |
| Profundidad | ±2 mm | Ajuste de presión puerta |
Tablas Técnicas de Referencia

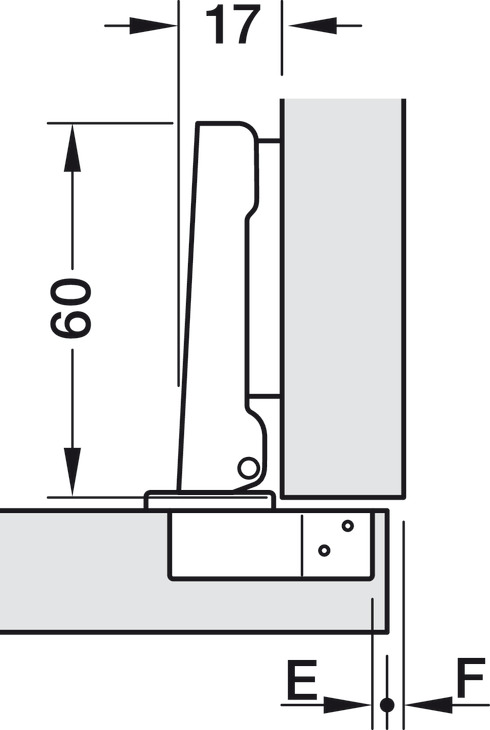

Ranura Mínima según Grosor de Puerta (F)
| Grosor (mm) | Distancia E 3mm | Distancia E 4mm | Distancia E 5mm | Distancia E 6mm | Distancia E 7mm |
|---|---|---|---|---|---|
| 15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| 18 | 0,8 | 0,8 | 0,8 | 0,7 | 0,7 |
| 20 | 1,6 | 1,5 | 1,4 | 1,3 | 1,3 |
| 22 | 2,9 | 2,6 | 2,4 | 2,2 | 2,0 |
| 24 | 4,6 | 4,1 | 3,8 | 3,7 | 3,5 |
Nota: Redondeando bordes se reducen los valores
Selección de Placa según Solape
| Solape (mm) | Distancia Placa (mm) |
|---|---|
| 10-11 | 0 |
| 11-12 | 2 |
| 12-13 | 4 |
Aplicaciones Recomendadas
-
Muebles de madera: Cocinas, armarios, dormitorios
-
Montaje angular estándar: Aplicaciones tradicionales
-
Proyectos económicos: Sin amortiguación para reducir costes
-
Instalaciones profesionales: Precisión y calidad Häfele
-
Uso versátil: Adaptable a diferentes grosores y solapes
